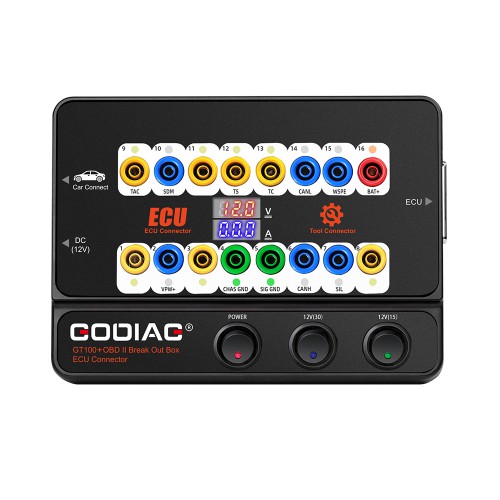

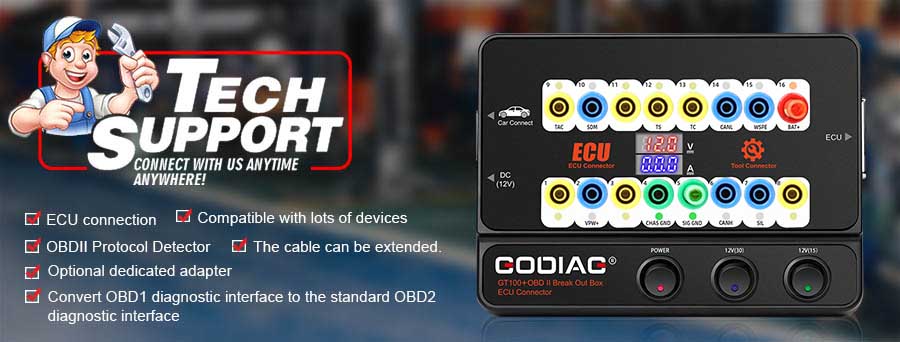

GODIAG GT100+ Neue Generation OBDII Break Out Box ECU Bench Connector mit elektronischer Stromanzeige und CANBUS Protokoll

GODIAG GT100+ ist die neueste Testplattform für OBDII-Protokoll-Kommunikationserkennung und ECU-Wartung/Diagnose/Programmierung/Codierung. Und nachdem alle Schlüssel verloren gegangen sind, werden das Instrument und das Anti-Diebstahl-System gezwungen, durch Kurzschluss zu aktivieren.

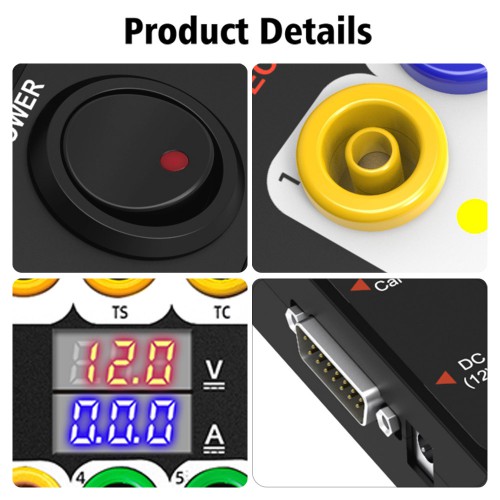

Das GT100+ verfügt über eine Spannungs- und Stromanzeige. Es ist bequem für Wartungstechniker, den aktuellen Arbeitsstatus der ECU zu beurteilen.

GT100+ kann das Auto OBD2-Schnittstelle in 16 Pin für Signal-Erkennung zu konvertieren. In der Lage, die einzelnen Module oder mehrere Module des Fahrzeugs zu verbinden. Es kann mit jedem Diagnosewerkzeug verbunden werden, um zu sagen, ob die Auto-Kommunikation gut ist oder nicht. Es kann auch das Auto mit Strom versorgen, wenn Sie die Batterie wechseln, um zu vermeiden, dass die Fahrzeug-Steuermodul-Daten verloren gehen, automatisch gesperrt werden, die Schlüssel-Fernbedienung ausfällt und die Fehlerleuchte aufleuchtet.

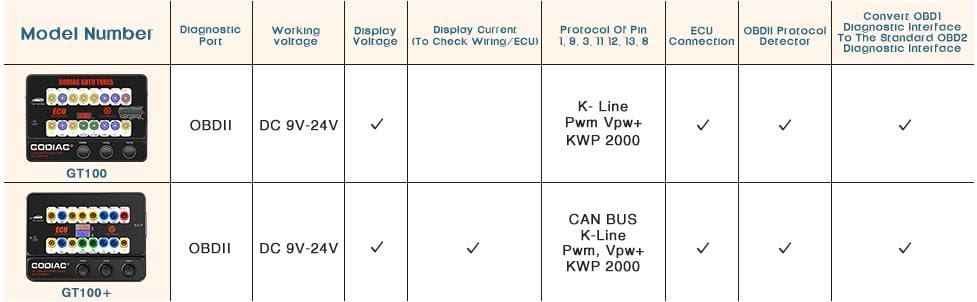

Was ist der Unterschied zwischen GODIAG GT100 + VS. GT100 ?

1. GT100+ enthält alle Funktionen von GODIAG GT100.
2. GT100+fügen Sie eine Stromanzeige auf der Haupteinheit hinzu. Sie können die aktuelle Anzeige des Steuergeräts intuitiv ablesen, indem Sie das Steuergerät mit der Bananenschnittstelle oder dem DB25-Kabel verbinden, was Ihre Arbeit erheblich erleichtert.
3. GODIAG GT100+ kann auch Nicht-Standard-Dosenprotokolle unterstützen.

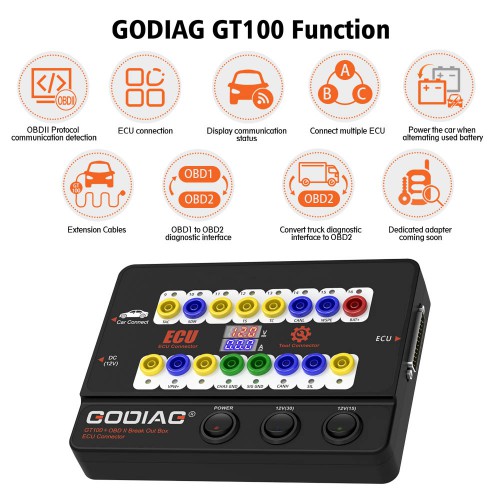

GODIAG GT100+ Funktionen Einführung

- Durch den Anschluss des Fahrzeugs und Diagnose-Tool über OBDII, Godiag GT100 + die LED zeigt an, ob die OBDII-Diagnose-Schnittstelle hat eine gute Kommunikation mit dem Auto.
- Überwachen Sie die Spannung der OBDII-Schnittstelle des Fahrzeugs und zeigen Sie sie in Echtzeit an. Wenn es weniger als 11V ist, stoppen Sie bitte die Diagnose und Programmierung, um zu vermeiden, dass das Fahrzeug nicht starten kann / Datenverlust / Modul gesperrt.

Indikator Bedeutung:

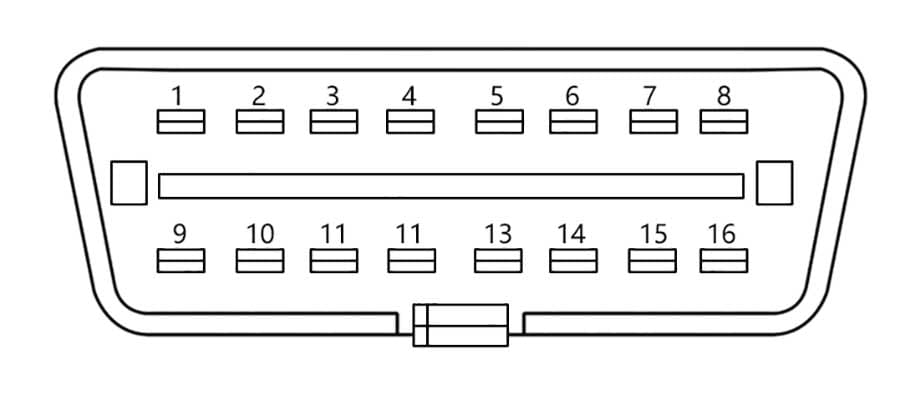

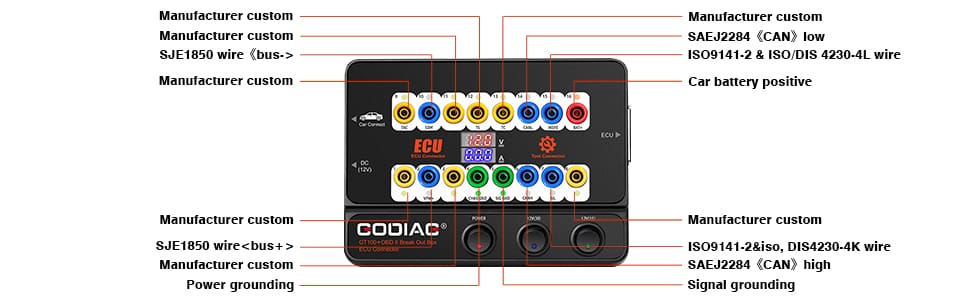

1. Hersteller benutzerdefiniert 2. SJE1850 Draht 3. Hersteller kundenspezifisch 4. Erdung der Stromversorgung 5. Signal-Erdung 6. SAEJ2284《CAN》hoch 7. ISO9141-2&iso, DIS4230-4K Draht 8. Hersteller kundenspezifisch

9. Hersteller kundenspezifisch 10. SJE1850 Draht《bus-> 11. Hersteller kundenspezifisch 12. Hersteller kundenspezifisch 13. Hersteller kundenspezifisch 14. SAEJ2284《CAN》niedrig 15. ISO9141-2 & ISO/DIS 4230-4L Draht 16. Autobatterie positiv

1) Dient zur Überprüfung, ob das Diagnose-/Programmier-/Codierwerkzeug Kommunikationssignale senden kann.

2) ECU-Anschluss: Einzelmodulanschluss

GODIAG GT100+ ist an ein einziges Steuergerät angeschlossen und ermöglicht dem Anwender die Diagnose und Programmierung eines einzelnen Moduls.

3) GT100+ Programmschlüssel für VW, Porsche, Mitsubishi usw. mit allen Schlüsseln verloren - aktivieren Sie das Instrument oder Wegfahrsperre Modul.

A. Um VW 4. Generation / 5. Generation Lost alle Schlüssel (z.B.: neue A6L Touareg A4 Q5 A7) zu programmieren, verwenden Sie bitte GT100+, um Bananenstecker PIN 16-PIN 1 kurzzuschließen, um das Armaturenbrett zu beleuchten, danach verwenden Sie das Schlüsselprogrammierwerkzeug, um mit dem weiblichen Adapter von GT100+ für die Datensammlung zu verbinden. Einige Fahrzeug-Armaturenbretter werden nicht aufleuchten, aber Daten können auch gesammelt werden, zum Beispiel: A6L Q7.
B. Um das Motorsteuergerät von Toyota zu ersetzen oder einige Schlüsselprogrammierer zu verwenden, um Toyota zu programmieren, wenn alle Schlüssel verloren, muss es PIN13-PIN4 kurzschließen
C. Um Mitsubishi-Schlüssel zu programmieren, wenn alle Schlüssel verloren gegangen sind, oder um OBDII einzustellen, wenn alle Fernbedienungsschlüssel verloren gegangen sind, schließen Sie bitte PIN1-PIN4 kurz.
D. Um Porsche Cayenne Schlüssel mit allen Schlüsseln verloren oder mit allen Remote-Schlüssel verloren zu programmieren, bitte kurzschließen PIN3-PIN7.

4) Spannungs- und Stromwertanzeigefunktion

Auf dem Prüfstand schließen Sie das ECU-Modul mit Hilfe des Bananensteckers oder der dedizierten db25 ECU-Schnittstelle an, und das Godiag GT100+ zeigt den Spannungs-/Stromwert an.
Der Benutzer kann intuitiv den aktuellen Status der ECU sehen. Es gibt keine aktuelle Anzeige oder Der tatsächliche angezeigte Strom ist nicht mit dem erwarteten Strom des Ingenieurs übereinstimmend, dann können Sie sofort überprüfen, ob die Verdrahtung falsch ist, wenn die Verdrahtung korrekt ist, kann er beurteilen, dass das Steuergerät defekt sein kann, so gibt es keine Notwendigkeit, diagnostische Kommunikation durchzuführen und kann direkt das Steuergerät reparieren.

Wenn er zu viel Strom anzeigt, können Sie auch feststellen, ob das Kabel falsch angeschlossen oder das Steuergerät defekt ist.

5) GT100+ zeigt CANBUS, K-Line, Pwm, Vpw+, KWP 2000 Protokollkommunikation an.

GT100+ Pin 1, 9, 3, 11 12, 13, 8 (entspricht dem gelben Bananenstecker an der Maschine）, diese Nicht-Standard Obd2 Protokoll Schnittstelle kann CAN BUS oder K-Line Kommunikationsprotokoll anzeigen. GT100 kann nur K- Line, Pwm, Vpw+, KWP 2000 Protokoll anzeigen.

6) Schnelle Kommunikation mit einem einzelnen Steuergerät auf dem Prüfstand durch Verbindung mit dem Steuergeräte-Diagnose-/Programmierwerkzeug.[Dadurch können die Ingenieure oder Techniker die Arbeit auf dem Prüfstand erledigen und das Risiko eines Datenverlusts in anderen Modulen bei direkten Tests am Fahrzeug vermeiden.]

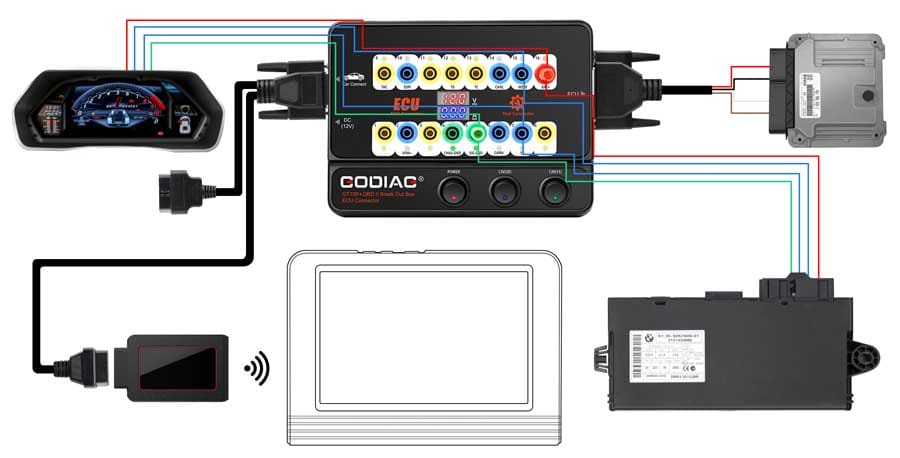

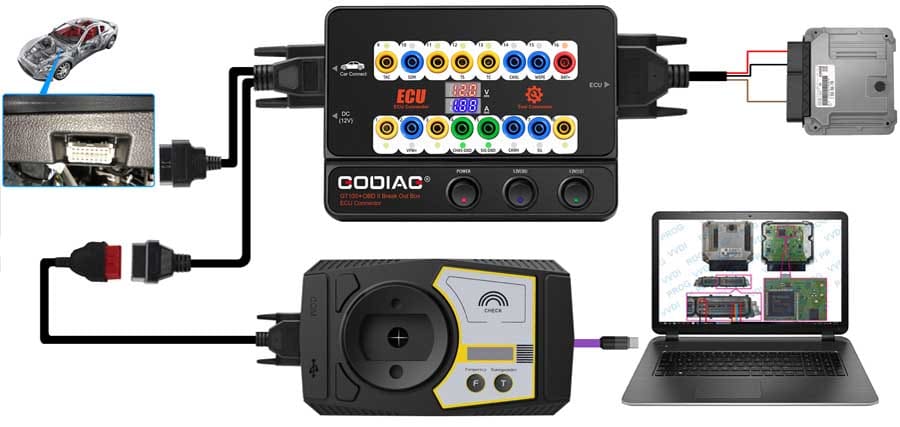

7.)Mehrere Fahrzeug-ECU-Modul verbinden. [Es zielt darauf ab, das Problem von Ingenieuren und Technikern zu lösen, die mehrere ECUs während der Programmierung eines Moduls verbinden müssen, wie z.B. die Verbindung zu mehreren ECU-Modulen für die Schlüsselprogrammierung]

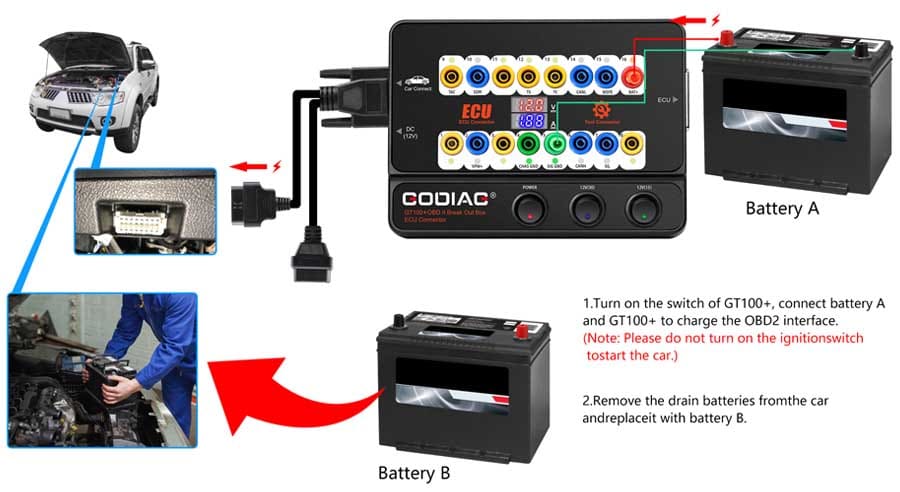

8.)Ersetzen Sie die Hilfsstromversorgung für den Anschlussmodus Batterie - unterbrechungsfreie Stromversorgung.
Da es bei einigen Fahrzeugen zu Ausfällen oder fehlenden Daten der Diebstahlschutz-Fernbedienung kommt, wenn die Batterie ausgebaut wird, zielt die Zusatzstromversorgung darauf ab, das Fahrzeug vor dem Austausch der Batterie über GT100+ mit Strom zu versorgen, um die Stromversorgung des Fahrzeugs aufrechtzuerhalten. Es garantiert, dass das Fahrzeugsteuergerät während des Batteriewechsels mit Strom versorgt wird.

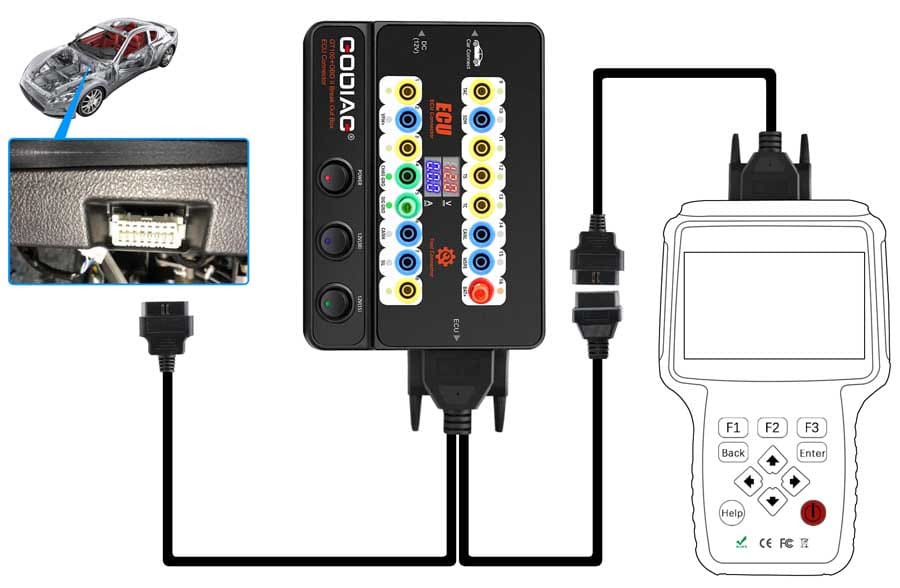

9) Das OBD2-Kabel des GT100+ ist bis zu 1,4 Meter lang, was das Problem löst, dass das Kabel des Diagnosewerkzeugs nicht lang genug ist oder der Diagnoseanschluss des Fahrzeugs zu schmal ist, um es anzuschließen.
Bitte schließen Sie GT100+ zuerst an, schalten Sie den Netzschalter ein und Sie werden die Spannung auf dem Bildschirm sehen, die sagen kann, ob die Stromversorgung des Fahrzeugs normal ist. (Die halten weg das Risiko des Durchbrennens der Diagnose & Programmierung Werkzeug aufgrund der modifizierten Fahrzeug OBD2 Port)

10) OBD1-Diagnoseanschluss in einen Standard-OBD2-Diagnoseanschluss umwandeln.  Bei alten OBD1-Fahrzeugen oder speziellen Diagnoseanschlüssen schließen Sie das GT100+ bitte über den Bananenstecker und den DB25-Jumper an.

11) GT100+ konvertiert den OBD1-Anschluss des speziellen LKWs in den Standard-OBD2-Diagnoseanschluss gemäß dem Protokoll.

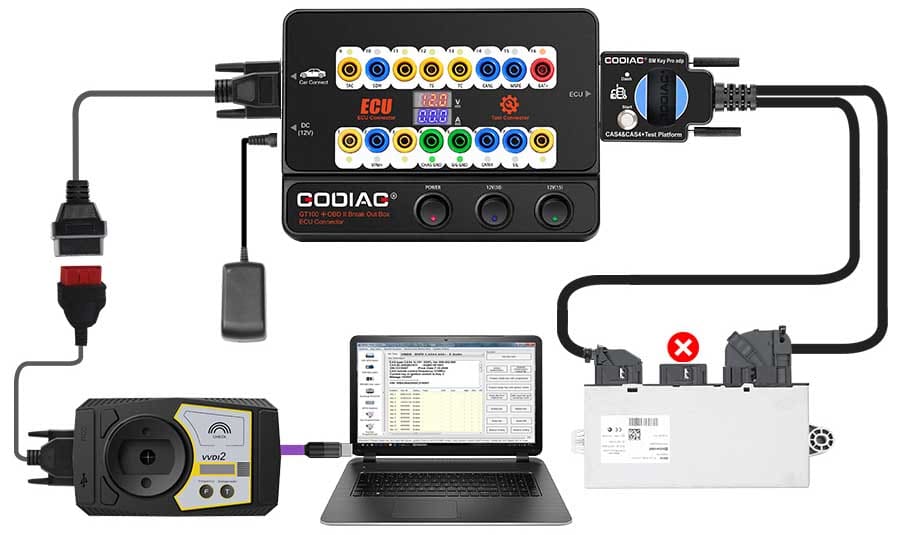

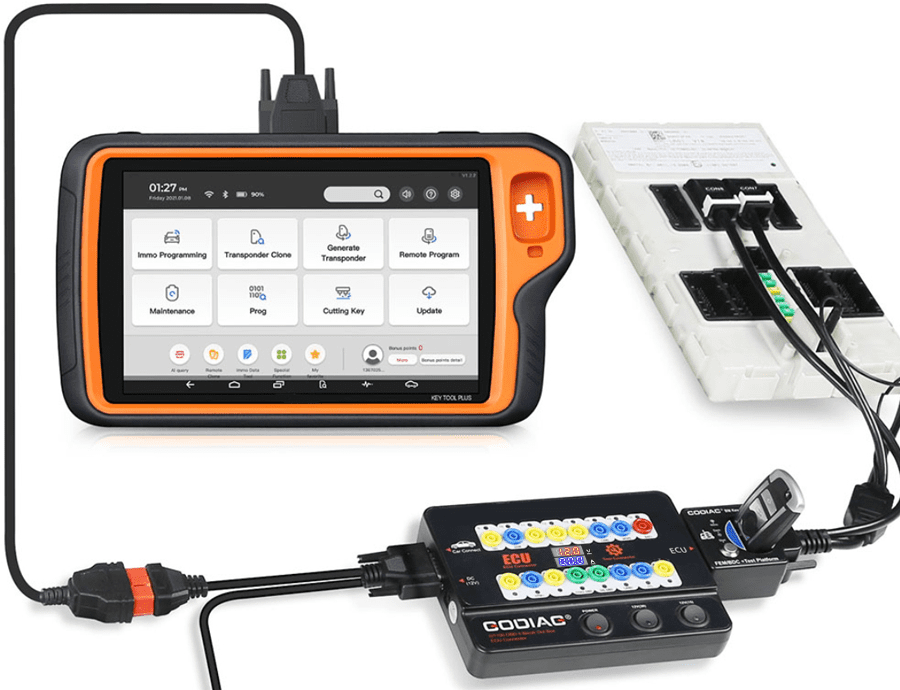

12)Arbeitet zusammen mit BMW CAS4/CAS4+Programmiertestplattformwird verwendet, um zu testen, ob der programmierte Schlüssel mit CAS4 normal funktioniert

13) Arbeit mit BMW FEM/BDC-Programmierung Testplattform

14) Volles Paket mit Zubehör
Im Vergleich zu anderen Breakout-Boxen, Godiag GT100 + hat mit voller Paket von Zubehör wie DB25 Jumpe-Kabel, 24pcs Kabel, 6pcs Bananenstecker, die Ihre Arbeit vereinfachen können kommen

15) Weitere Anschlüsse und spezielle Module sind in der Entwicklung, bitte warten Sie...

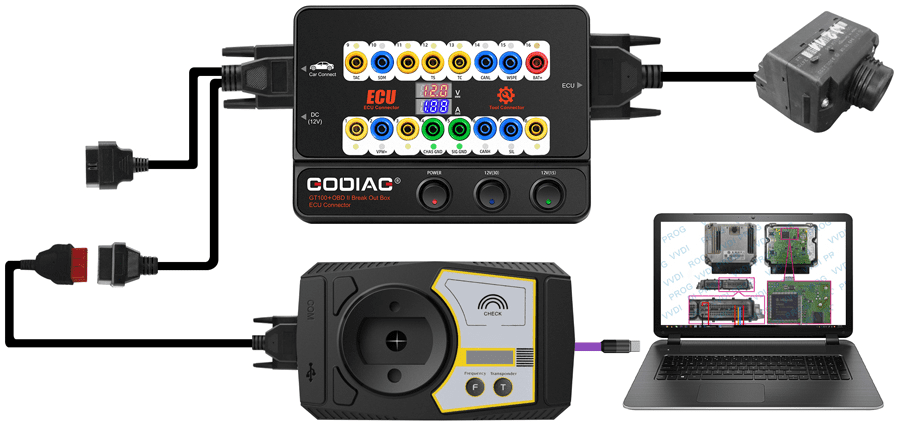

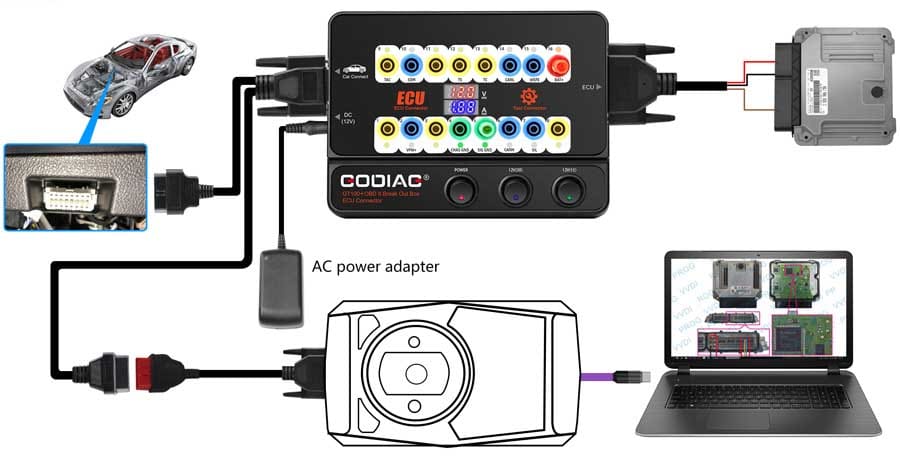

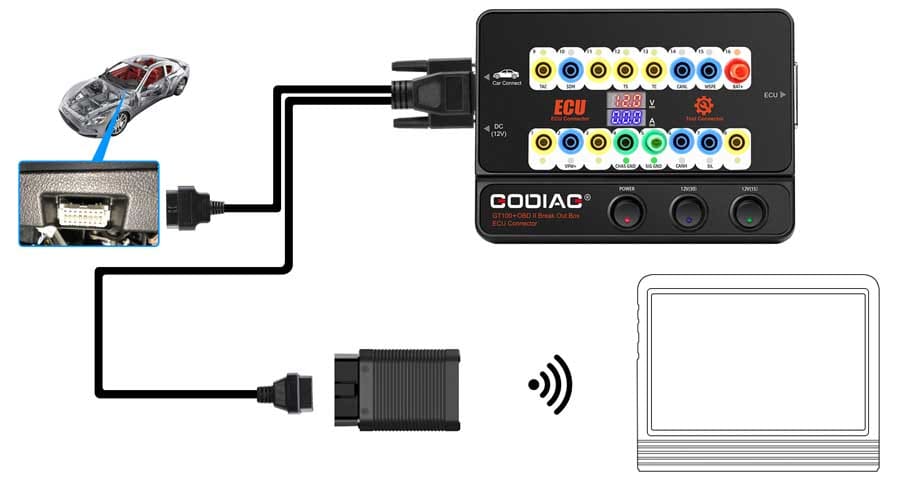

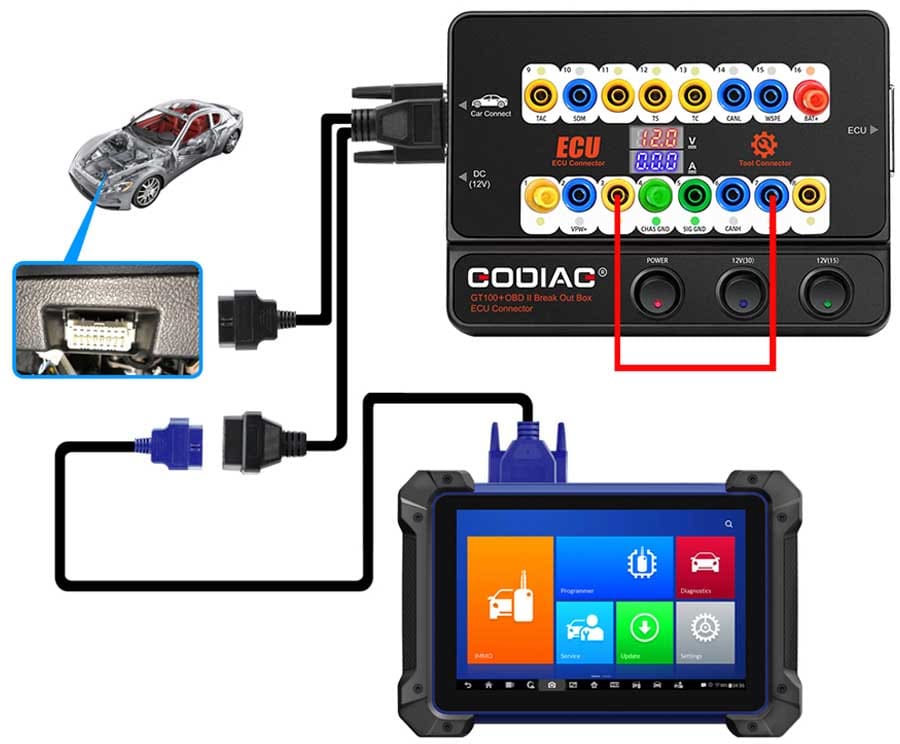

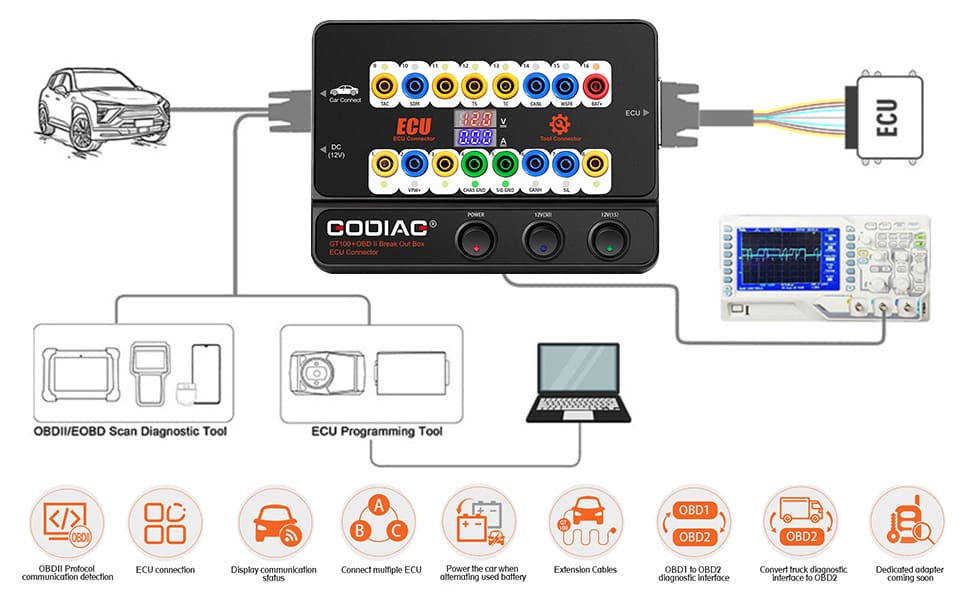

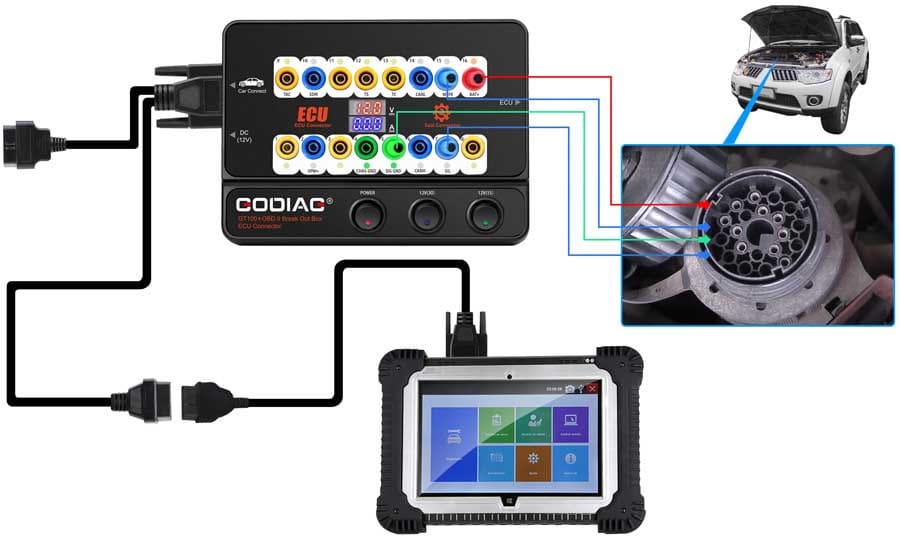

Hardware-Anschlussdiagramm:

Godiag GT100+ Parameter

Artikel	Spezifikation
Diagnostischer Anschluss	OBDII
Betriebsspannung	DC 9V-24V
Arbeit und Macht	0.5-0.6W
Adapter Leistung	Eingang AC100v-240v, Ausgang DC12V 1A
Betriebstemperaturbereich	-20 bis 70 °C ( -4 bis 158 °F )
Temperaturbereich bei Lagerung	-40 bis 85 °C ( -40 bis 185 °F )

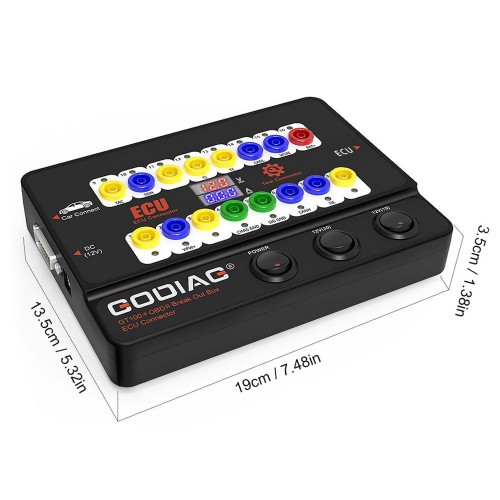

Dimension	L: 23cm, B:18cm, H:7cm


Garantie: Ein Jahr Garantie.

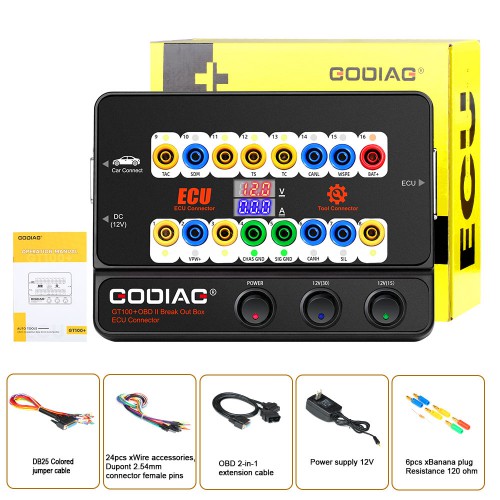

Das Paket enthält:

1Stück x Host
1 St. xOBD 2-in-1-Verlängerungskabel
1Stück xFarbiges Überbrückungskabel
1Stück xStromversorgung 12V
1Stück xWiderstand 120 Ohm
6Stück xBananenstecker
24 Stück xWire Zubehör, Dupont 2.54mm Buchsenstifte
