Коммутационная коробка GODIAG GT105 ECU IMMO Prog AD OBD II
Основные моменты
- Безопасная и простая работа ИММО: избегать разборки ЭБУ (Ford, Mitsubishi, Volkswagen) для предотвращения коротких замыканий.
- Помощник по общению: Если сканер сообщает об отсутствии связи, подключите GT105 к автомобилю, чтобы проверить исправность соединения автомобиля с OBD. Если GT105 общается, проблема может быть в вашем устройстве или неподдерживаемом автомобиле.
- Питание 12 В для копировально-фрезерных станков
- Переоборудование автомобильного аккумулятора в 12 В постоянного тока для инструментов диагностики/программирования.
- Пробуждение кластера или противоугонного ЭБУ
- Бесперебойное питание во время замены батареи.
Introduction

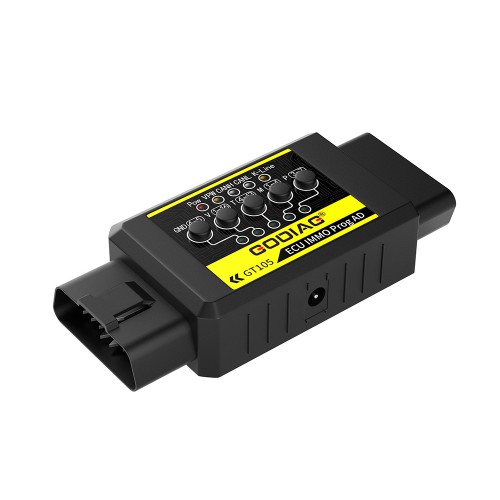

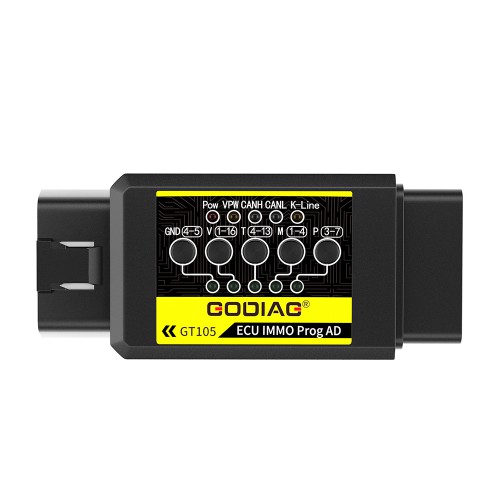

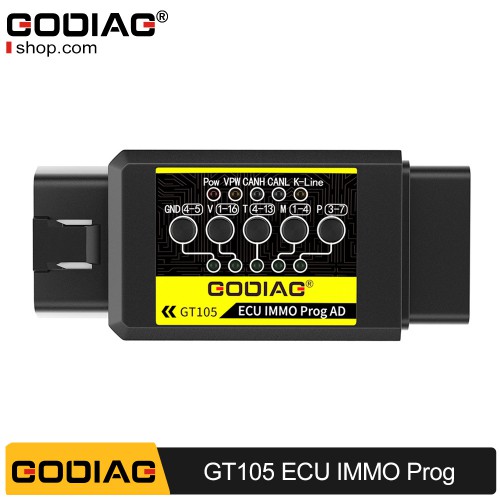

GODIAG ECU IMMO Prog AD GT105 — это адаптер для подключения, предназначенный для автомехаников, специалистов по иммобилайзерам и программистов ЭБУ. Он используется для замыкания определенных контактов OBD2 для активации/подключения противоугонной системы, диагностики и программирования ЭБУ, а также для питания аккумуляторной батареи автомобиля при выездном обслуживании.
GT105 оснащён индикаторами протоколов PWM+ (контакт 2), CAN-H (контакт 6), CAN-L (контакт 14) и K-Line (контакт 7). При передаче данных соответствующий светодиод мигает, позволяя быстро оценить состояние связи и наличие связи с диагностическим/программирующим устройством.
Разработано для работы на открытом воздухе: получает электроэнергию от аккумулятора транспортного средства и преобразует ее в стабильный постоянный ток напряжением 12 В для зарядки, программирования или в качестве независимого источника питания для диагностического оборудования.
Описание
- Полнопротокольный соединительный кабель ЭБУ для программирования и регулировки мощности.
- Независимые заземления OBD2: контакт 4 (масса GND) и контакт 5 (сигнал GND) для программирования специального модуля.
- Контакты 4 и 5 можно переключать между замкнутыми и незамкнутыми.
- Прочная розетка из чистой меди для длительного срока службы.
- Клеммы аккумулятора с обработкой солевым спреем, толщина 0,5 мм.
- Двухжильный экранированный кабель постоянного тока 0,75 мм², поддерживает DC5.5×2.5 / DC5.5×2.1.
- Восстанавливаемый предохранитель 7А на разъеме постоянного тока.
- Специализированный лабораторный интерфейс питания постоянного тока.
GT105 обеспечивает независимые контакты заземления (GND) на контактах OBD2 4 и 5 для специального программирования. С помощью полнопротокольного кабеля ЭБУ вы можете подключить ЭБУ на стенде для регулировки мощности программирования. Светодиоды PWM+ (контакт 2), CAN-H (контакт 6), CAN-L (контакт 14) и K-Line (контакт 7) мигают при активности, позволяя мгновенно оценить состояние соединения.
- Адаптер питания IMMO AD: для Ford (после 2016 г.) при утере всех ключей с VVDI/OBDSTAR/AUTEL и т. д.

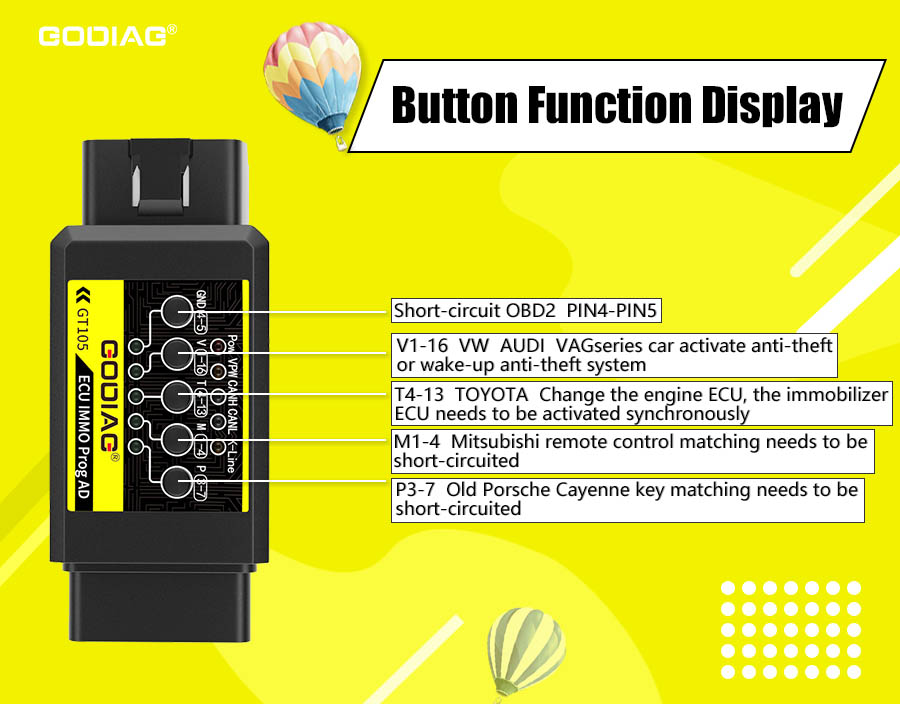

- Поддержка при утере всех ключей: активация кластера или противоугонной системы ЭБУ (ИММО VAG 4/5 поколения, синхронизация ЭБУ Toyota, потеря всех ключей Mitsubishi, обучение старому ключу Porsche Cayenne).
- Светодиоды протокола: VPW, CAN-H, CAN-L, K-Line показывают состояние связи между автомобилем и прибором.
- Питание 12 В от автомобильного аккумулятора: поставляем такие инструменты, как Xhorse Key Tool Plus, VVDI Prog, CGDI, IM608 и т. д. для работы с наружным ЭБУ/ИММО.
- Питание 12 В для копировально-фрезерных станков.
- Линия программирования ЭБУ с полным протоколом OBD2: с MPPS, FGTech, KESS V2 и т. д. для чтения/записи, клонирования, настройки. (Кабель продается отдельно.)

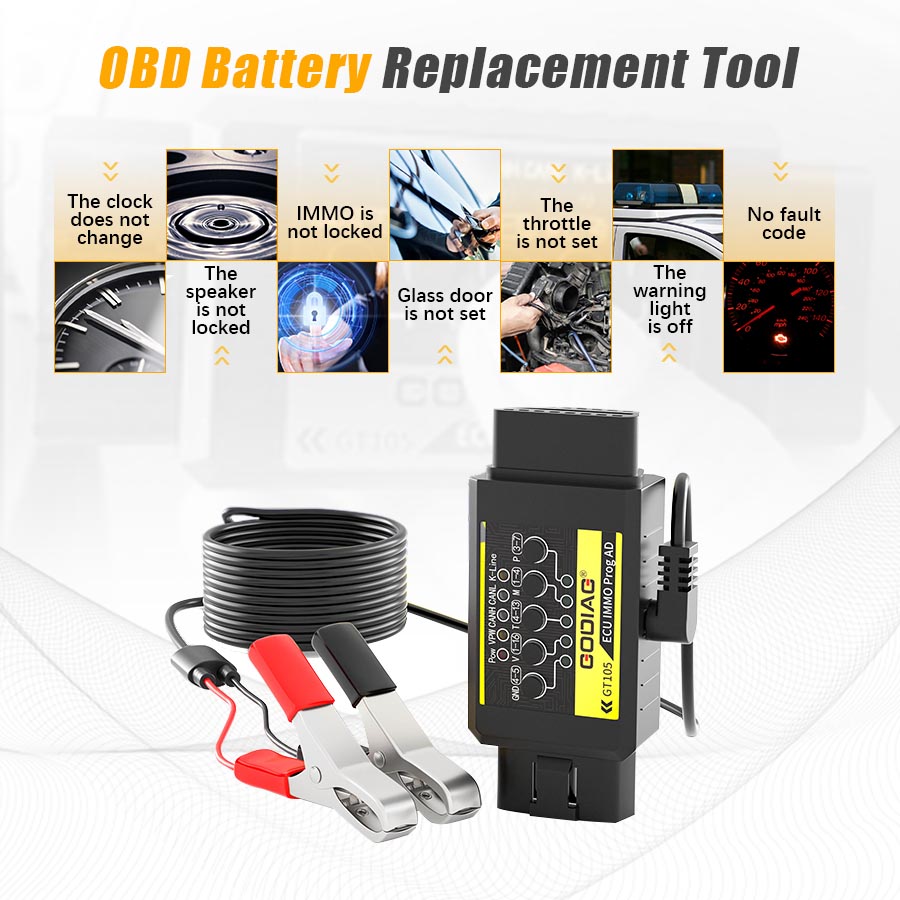

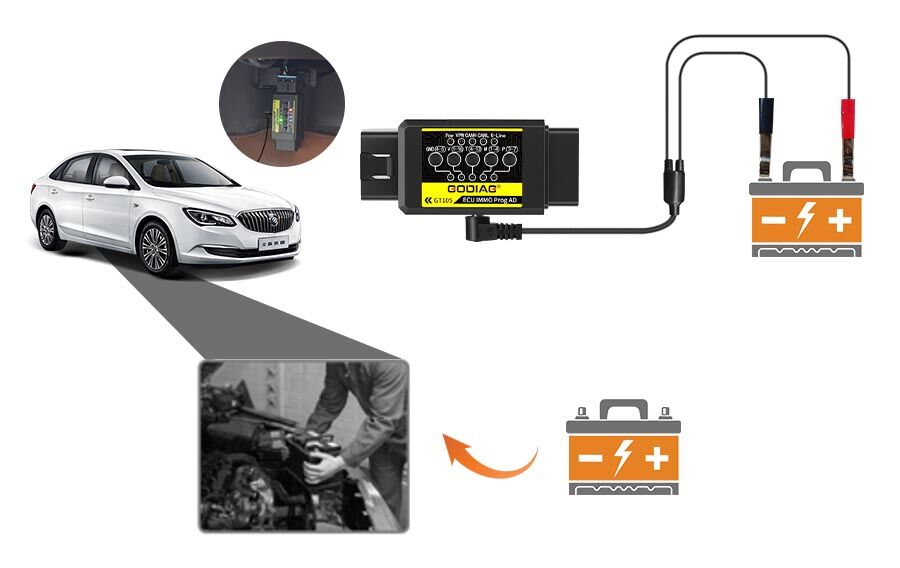

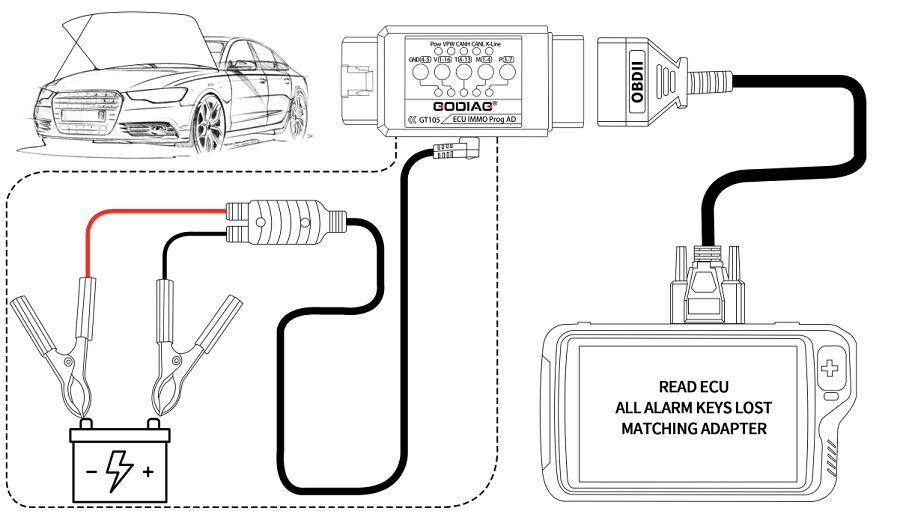

- ИБП во время замены батареи: предотвращает потерю данных или повторное сопоставление ключей из-за перебоев питания.

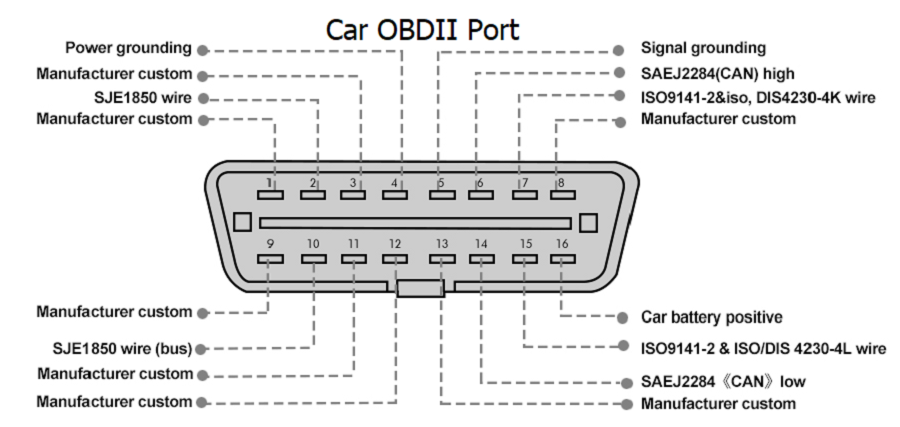

Индикаторная лампа / Распиновка OBD2
| Приколоть | Описание | Приколоть | Описание |
|---|---|---|---|
| 1 | Изготовитель на заказ | 9 | Изготовитель на заказ |
| 2 | SAE J1850 Шина+ | 10 | Автобус SAE J1850 |
| 3 | Изготовитель на заказ | 11 | Изготовитель на заказ |
| 4 | Шасси заземление | 12 | Изготовитель на заказ |
| 5 | Сигнальная земля | 13 | Изготовитель на заказ |
| 6 | SAE J2284 CAN High | 14 | SAE J2284 CAN Низкий |
| 7 | ISO 9141-2 / ISO DIS 4230-4 K-линия | 15 | ISO 9141-2 / ISO DIS 4230-4 L-линия |
| 8 | Изготовитель на заказ | 16 | Положительный полюс батареи |
Работает с

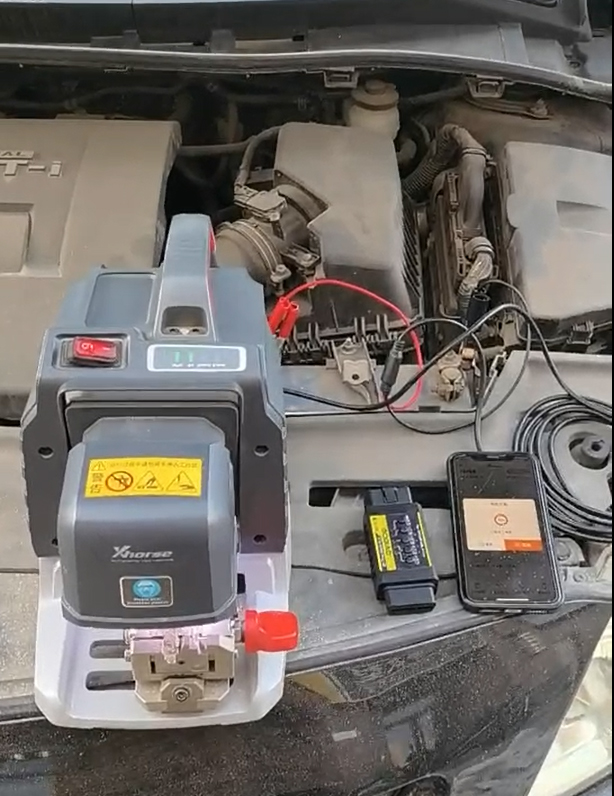

Xhorse Panda и все копировально-фрезерные станки с напряжением 12 В постоянного тока.

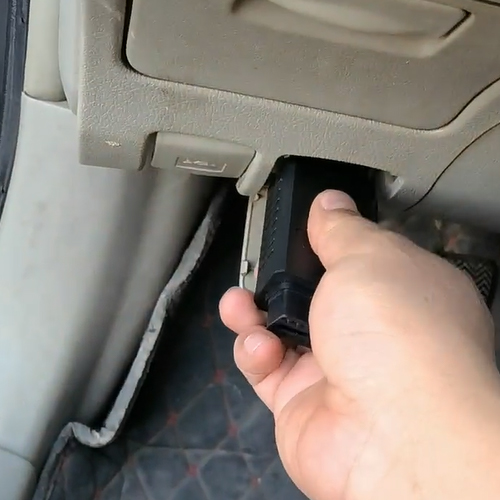

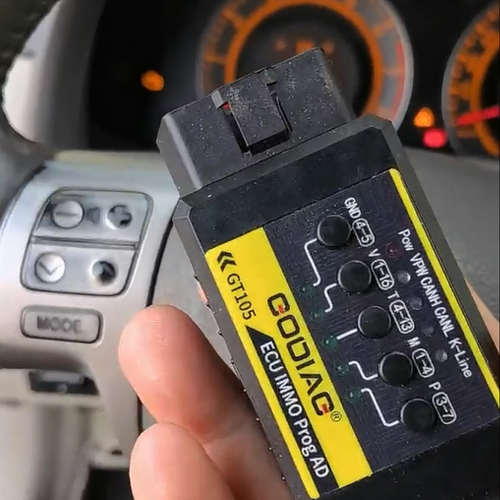

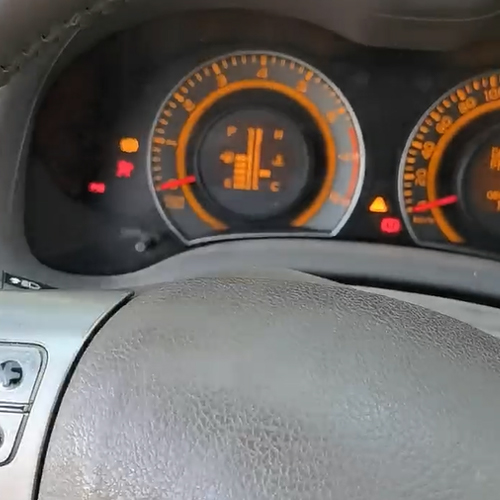

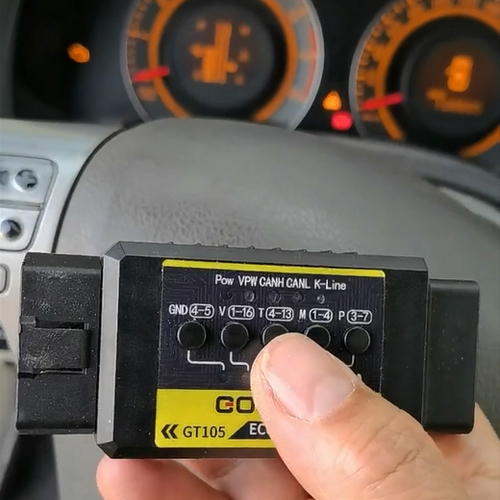

IMMO Prog – Тестирование на автомобиле
Сравнение продуктов: GT105 и GT105 II
| Модель | GODIAG GT105 II | GODIAG GT105 |
|---|---|---|
| Дисплей напряжения автомобиля | ✔ | ✘ |
| Дистанционный тест батареи CR2032 | ✔ | ✘ |
| Сигнализация напряжения батареи (<11 В) | ✔ | ✘ |
| Подгонка угла рулевого управления TOYOTA | ✔ | ✘ |
| Lamborghini ID48 Дополнительная активация IMMO | ✔ | ✘ |
| Защита от обратного/короткого замыкания постоянного тока | ✔ | ✔ |
| Функция короткого замыкания OBD2 4-контактный и 5-контактный | ✔ | ✔ |
| Принудительная активация VW/AUDI VAG IMMO4 | ✔ | ✔ |
| Активация вспомогательного блока управления TOYOTA ECU IMMO | ✔ | ✔ |
| Активация вспомогательного иммобилайзера Mitsubishi | ✔ | ✔ |
| Активация вспомогательного иммобилайзера Porsche | ✔ | ✔ |
| Индикатор протокола VPW | ✔ | ✔ |
| Индикатор протокола CAN-H | ✔ | ✔ |
| Индикатор протокола CAN-L | ✔ | ✔ |
| Индикатор протокола K-Line | ✔ | ✔ |
| Питание от аккумулятора/ИБП | Самодельный зажимной кабель (аксессуар) | Специальный кабель-зажим длиной 2,5 м |
В пакет включено

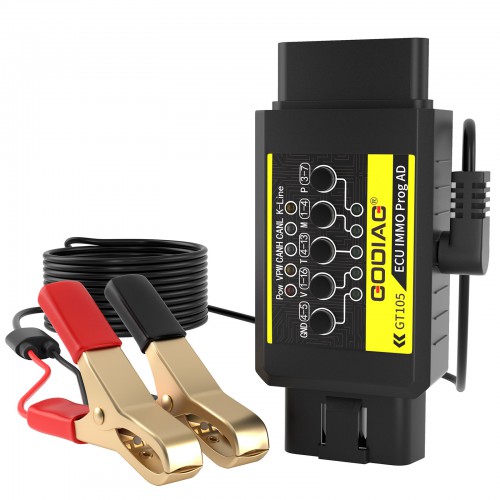

- 1× хост GT105
- 1× Кабель питания с зажимами для батареи
- 1× Стандартный полнопротокольный кабель OBD2
