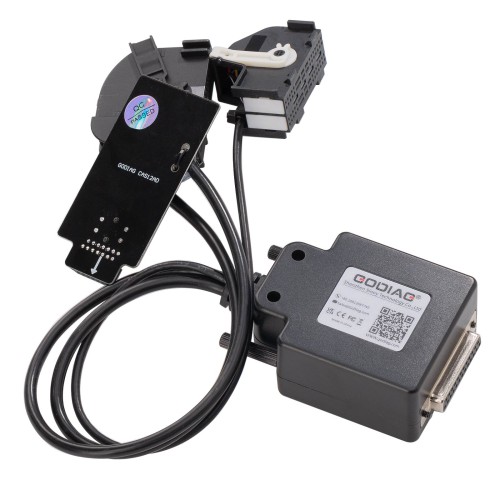

GODIAG CAS1 CAS2 SER BMW Mech-Key Testplattform

GODIAG BMW CAS1/CAS2 Mech-Key Testplattform ist ein spezielles Gerät für BMW Schlosser, Wartungstechniker und CAS1 / CAS2 Programmierer entwickelt. Es kann mit den Schlüsselprogrammiergeräten wie Xhorse Key Tool Plus Pad / Xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 / CGDI BMW / Lonsdor Geräte, OBDSTAR Geräte, etc. zusammenarbeiten, um alle Schlüssel verloren Matching oder Schlüssel hinzufügen Operationen durchzuführen. Bitte beachten Sie, dass dieses Produkt nur für mechanische Schlüssel geeignet ist.

Anmerkung: GODIAG BMW CAS1/CAS2 Mech-Key Test Plattform unterstützt nicht semi-intelligente smart key CAS2 und kann nicht mit Diagnosegeräten oder mit GT100, GT100+ verwendet werden. Falls erforderlich, kaufen Sie bitte eine semi-intelligente Smart-Key-Erkennungsplattform für den semi-intelligenten Smart-Key CAS2.

GODIAG CAS1 CAS2 Testplattform Merkmale:

1. CAS und Schlüsselsynchronisation erkennen
2. Lötfreie Anpassung CAS1/CAS2 mechanische Taste
3. CAS-Daten lesen, schreiben und programmieren
4. Alle Schlüssel verloren / passende Schlüssel hinzufügen
5. CAS-Schlüssel-Datensicherung
6. Beurteilung der Funktion des CAS-Moduls

GODIAG CAS1 CAS2 Testplattform Funktionen:

1. Prüfen Sie, ob das CAS1/CAS2-Modul und die mechanischen Tasten synchronisiert sind.

2. Kooperieren Sie mit der Schlüsselprogrammierung Geräte wie Xhorse Key Tool Plus Pad / Xhorse vvdi 2 / bmw vvdi bim Tool / Autel im608 / CGDI BMW / Lonsdor Geräte, OBDSTAR-Geräte, usw., um alle Schlüssel verloren Matching oder Schlüssel Hinzufügen Operationen durchzuführen.
3. CAS1/CAS2-Modul-Diagnose
4. Programmierung der Module CAS1 / CAS2

Synchrone Erkennung von Modul und Schlüssel:
Prüfen Sie, ob das CAS2-Modul und der mechanische Schlüssel synchronisiert werden können:

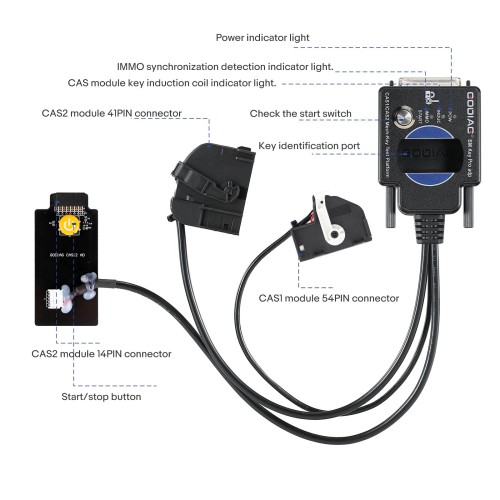

Schritt 1: Schließen Sie das CAS2-Modul gemäß dem Anschlussplan an
Schritt 2: Legen Sie den Schlüssel in den Schlüsselaufnahmebereich
Schritt 3: Schließen Sie das Netzgerät an.
Schritt 4: Drücken Sie den Startschalter (drücken Sie den Startschalter einmal, um das CAS einzuschalten und automatisch zu erkennen, ob der Schlüssel und das CAS synchronisiert sind, drücken Sie ihn erneut, um das CAS auszuschalten und die Erkennung zu deaktivieren).
Methode zur Beurteilung der Synchronisierung: Wenn der Startschalter für die Erkennung gedrückt wird, leuchtet die Netzkontrollleuchte auf. Wenn der Schlüssel mit CAS2 synchronisiert ist, blinkt die Anzeige für die Schlüsselinduktionsspule des CAS-Moduls regelmäßig. Wenn es sich um einen nicht synchronisierten Schlüssel handelt, blinkt die Anzeigelampe der Schlüsselinduktionsspule nur schnell für 2 Sekunden. [Wenn der Schlüssel mit dem CAS-Modul synchronisiert ist, leuchtet die IMMO-Synchronisationserkennungsanzeige auf und der interne Summer des Geräts ertönt. Wenn der Schlüssel nicht mit dem CAS-Modul synchronisiert ist, leuchtet die IMMO-Synchronisationserkennungsanzeige nicht auf und der interne Summer des Geräts ertönt nicht].
Schritt 5: Halten Sie die analoge Start-/Stopp-Taste gedrückt. Die IMMO-Synchronisationserkennungsanzeige erlischt nach 3 Sekunden. Die INDUC-Sensor-Anzeigeleuchte erlischt ebenfalls. Nach dem Loslassen leuchtet die Anzeige für die IMMO-Synchronisationserkennung auf. Die Kontrollleuchte des INDUC-Sensors blinkt.
CAS1-Modul und Erkennung der Schlüsselsynchronisation:

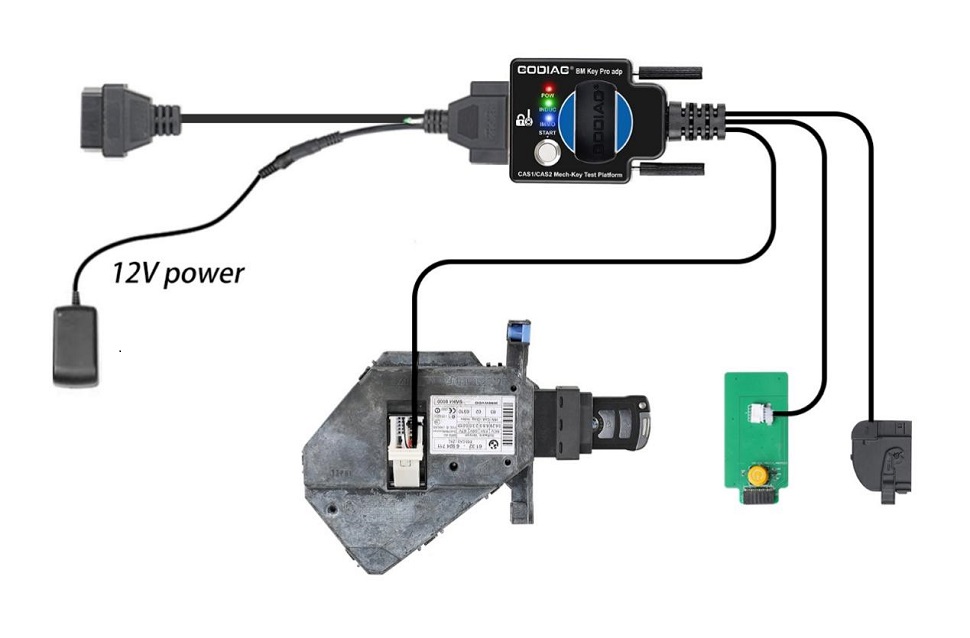

1. Schließen Sie das Gerät gemäß dem Anschlussplan an. Bitte verwenden Sie 12V 2.5A für die Stromversorgung, sonst kann das CAS1 Modul nicht betrieben werden. [Schließen Sie das CAS2-Modul nicht an.]
2. Drücken Sie den Startschalter [Sie sehen die START-STOP-Kontrollleuchte auf dem CAS aufleuchten].
3. Stecken Sie den Schlüssel in CAS1
4. Drücken Sie die CAS1-Taste. Wenn der Schlüssel mit dem CAS1-Modul synchronisiert ist, wird der CAS1-Schlüssel gesperrt. Wenn der Schlüssel nicht synchronisiert ist, wird er automatisch beendet.

CAS2 mechanische Schlüssel Modul Schlüssel Programmierung und Modul Programmierung Identifizierung diagnostische Verbindung Demonstration:

Im Folgenden wird das Xhorse VVDI2-Gerät verwendet, um die Programmierung und den Abgleich der mechanischen Schlüssel von BMW CAS2 durchzuführen:

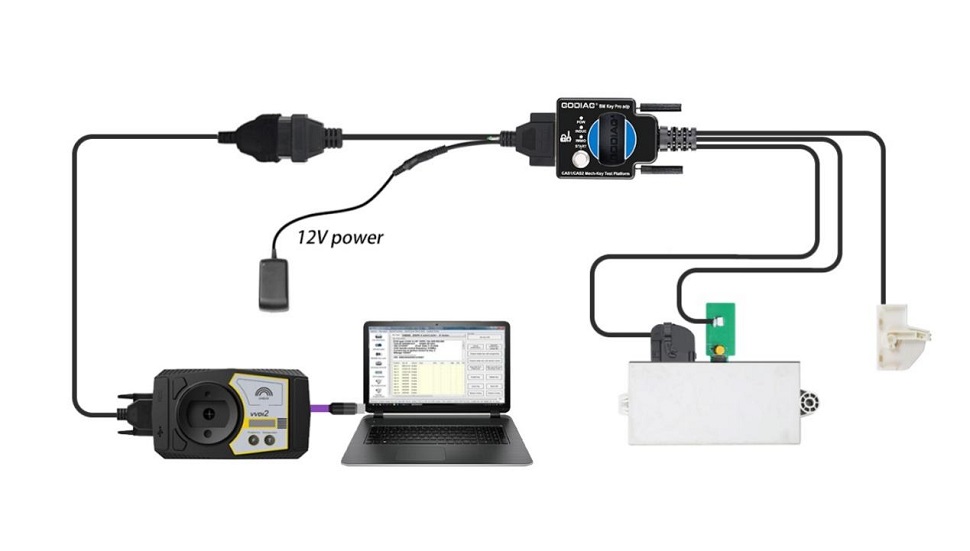

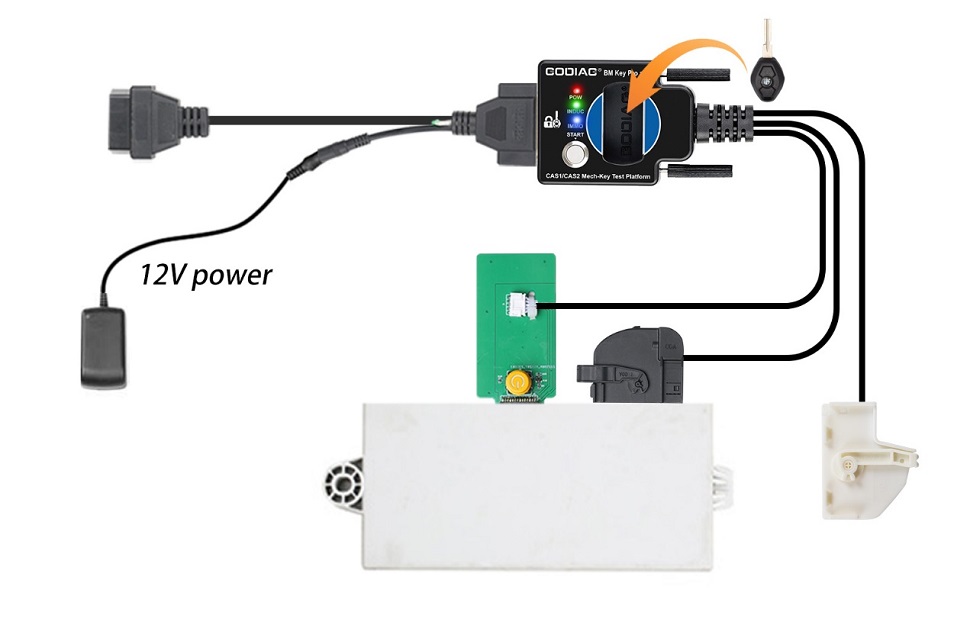

1. Schließen Sie das mechanische Schlüsselmodul CAS2 und das Diagnosegerät für die Schlüsselprogrammierung gemäß dem Anschlussplan an. Drücken Sie die Starttaste, um CAS2 mit Strom zu versorgen.

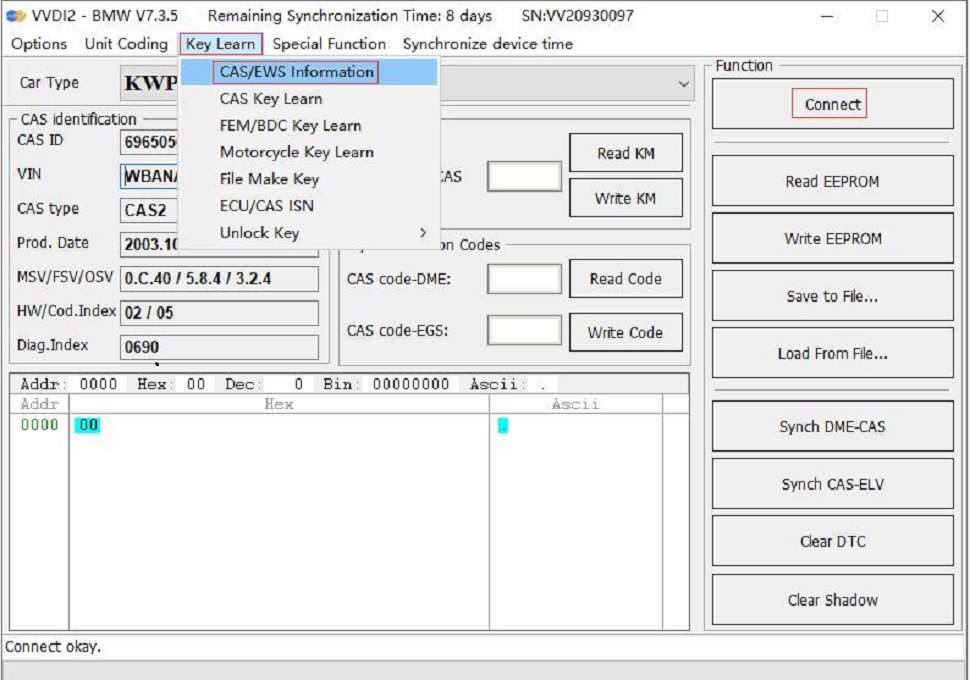

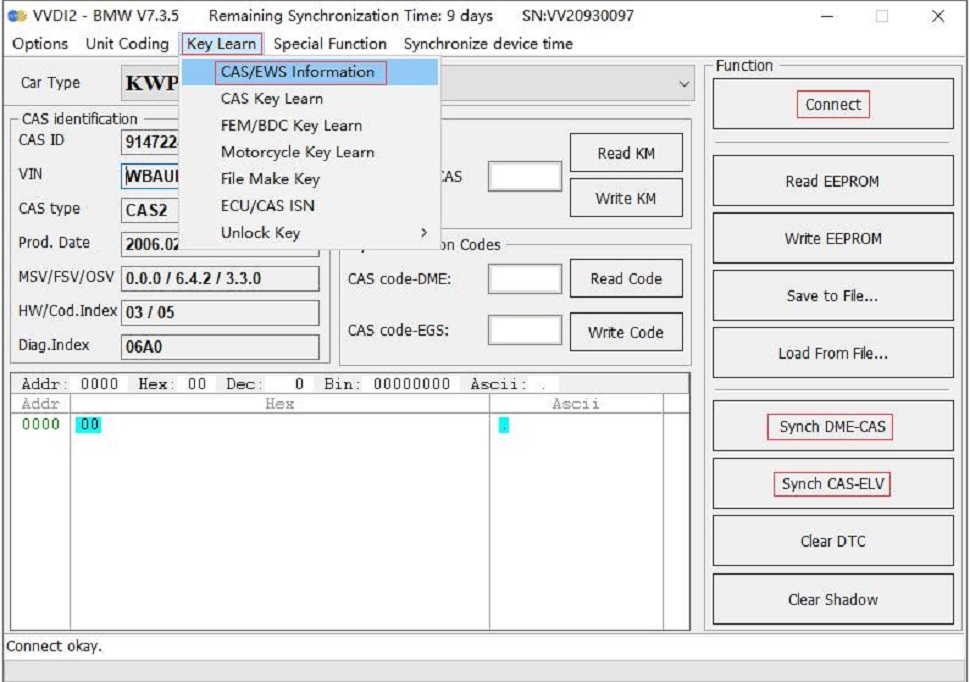

2. Wählen Sie "Schlüssel lernen - CAS/EWS-Informationen - Verbinden - EEPROM lesen". [Hinweis: Nehmen Sie den Schlüssel ab und führen Sie keine Synchronisationserkennung zwischen dem Schlüssel und dem CAS2-Modul durch, bevor Sie die Verbindung herstellen, um Daten zu lesen. Drücken Sie einfach die Starttaste, um das CAS-Modul einzuschalten. Wenn das CAS-Modul einen synchronisierten Schlüssel erkennt, kann das angeschlossene Gerät die Daten nicht lesen. ]

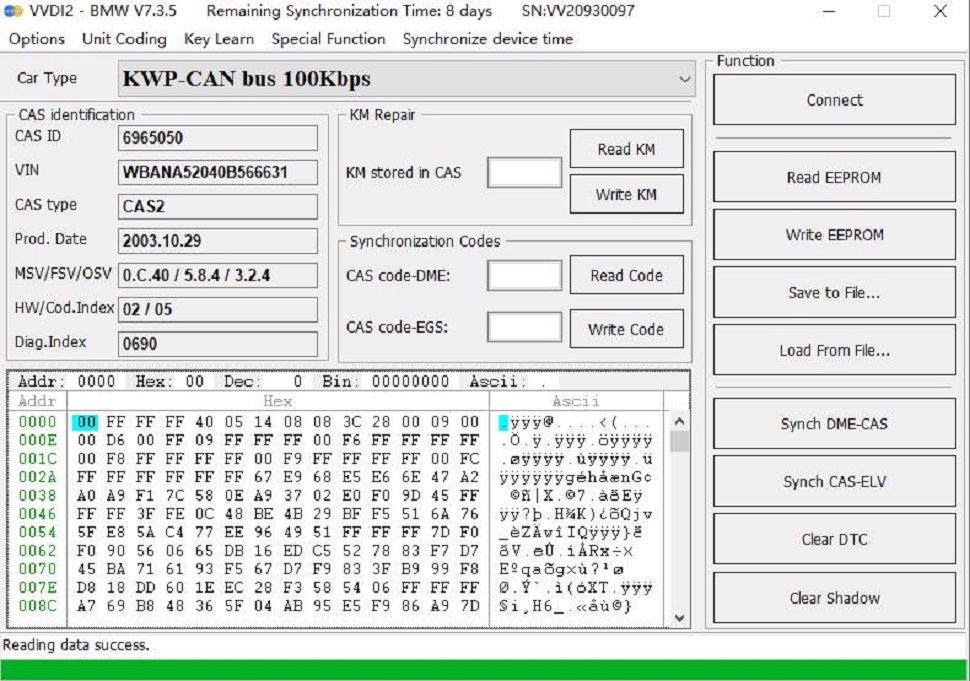

In Datei speichern...

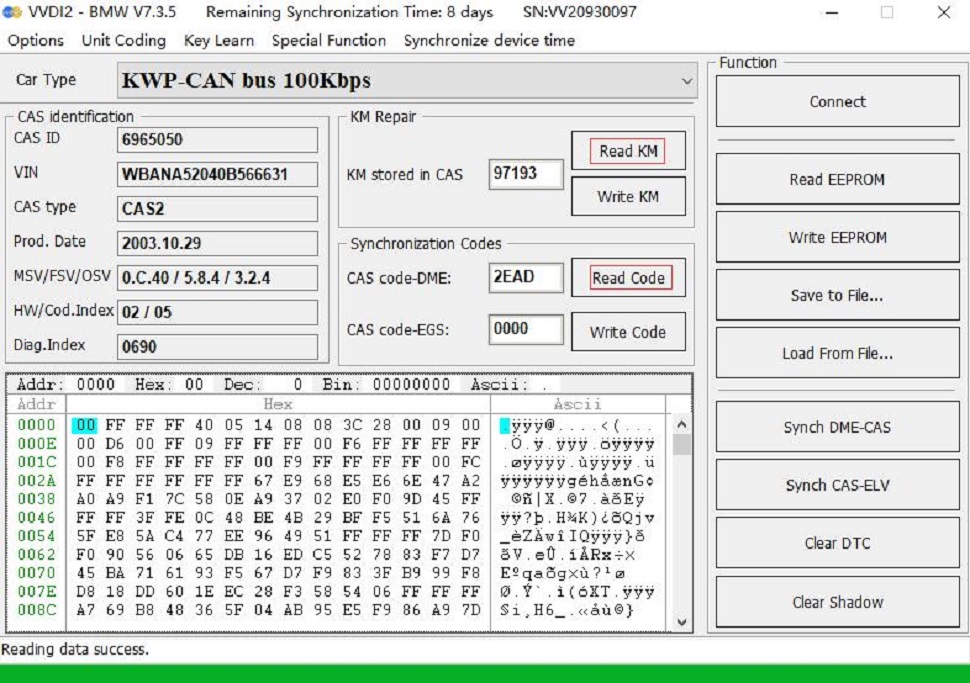

Wenn Sie den CAS-Kilometerstand ablesen oder den CAS-Kilometerstand ändern möchten, bedienen Sie bitte das entsprechende Menü "KM lesen".
Es kann auch CAS-Code-DME lesen.

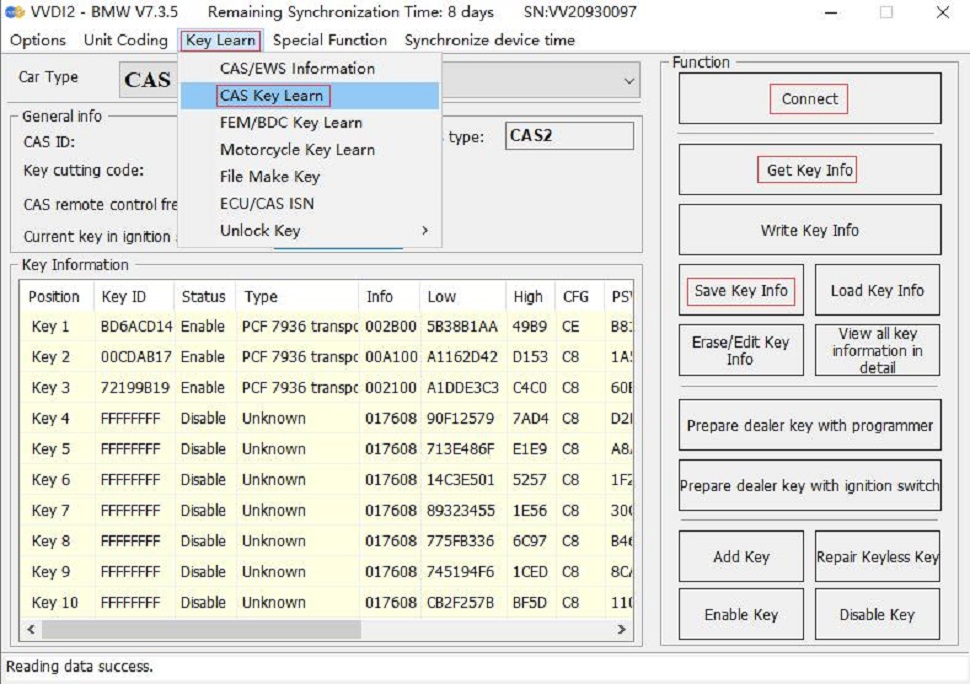

3. Schlüsselprogrammierungsschritte: Wählen Sie "Schlüssel lernen - CAS Key Learn - Connect", wählen Sie "Get Key Info" und "Save Key Info".

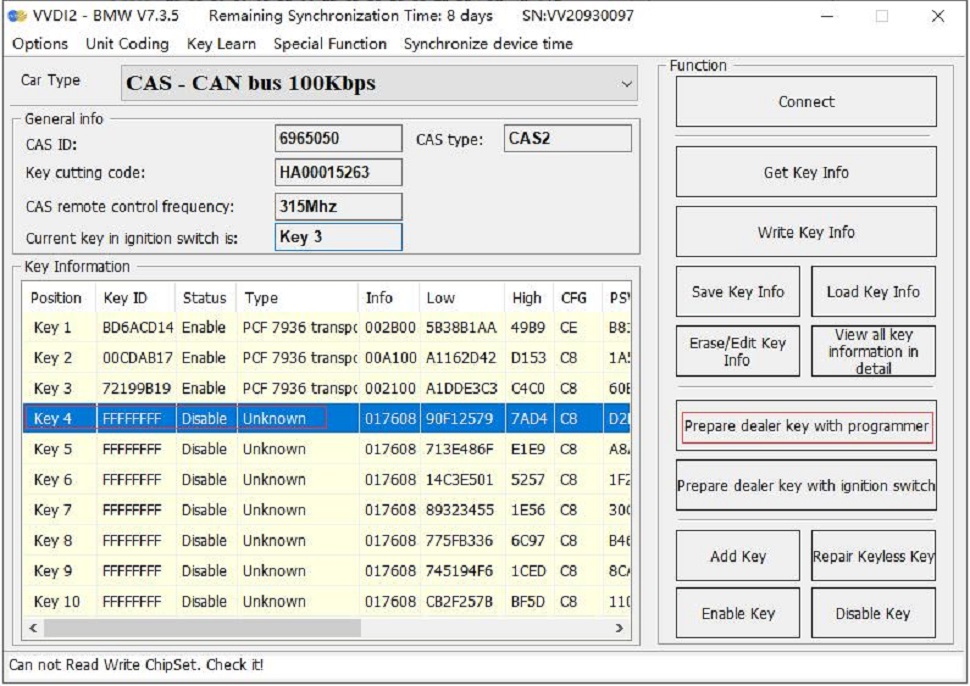

4. Wählen Sie eine unbenutzte Schlüsselposition aus, stellen Sie sicher, dass Sie das Menü "Händlerschlüssel mit Programmiergerät vorbereiten" auswählen, und verwenden Sie das VVDI2-Schlüsselprogrammiergerät, um den Schlüssel zu generieren. Wenn der Schlüssel im Schlüsselerfassungsbereich der GODIAG BMW CAS1/CAS2 Mech-Key Test Plattform platziert ist, wird der Händlerschlüssel nicht generiert.

5. Nach der Programmierung des Händlerschlüssels legen Sie den Schlüssel zum Testen in den Sensoranschluss der Godiag BMW CAS1/CAS2 Mech-Key Test Platform. Die Testschritte finden Sie unter Modul- und Schlüsselsynchronisationserkennung.

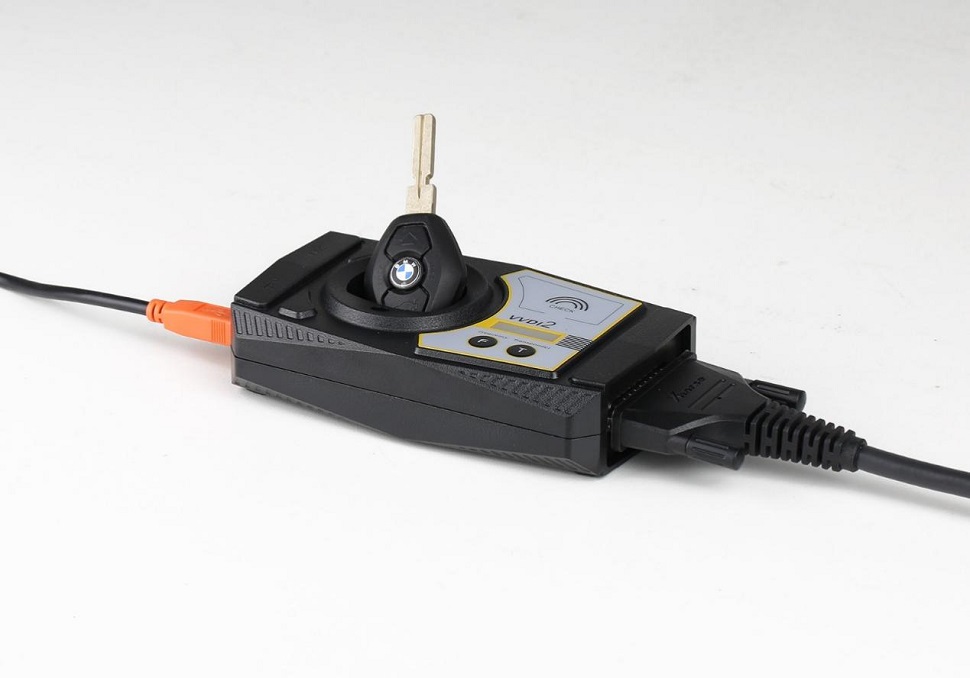

Wenn die neue Schlüsselerkennung nicht synchron ist, synchronisieren Sie bitte CAS und DME oder CAS und ELV. Schließen Sie das Gerät und das Modul wieder an und drücken Sie die Taste "Prüfen Sie den Startschalter". Wenn die IMMO-Leuchte nicht aufleuchtet, rufen Sie das VVDI2-Menü "Key Learn-CAS/EWS Information-Connect-Synch DME-CAS oder Synch CAS-ELV" für den Synchronisationsvorgang auf. [Bei der Synchronisierung muss sich der Schlüssel im Programmierbereich des VVDI2-Geräts befinden.]

Im Folgenden wird das Xhorse vvdi2-Gerät verwendet, um die BMW CAS1-Schlüsselprogrammierung und -anpassung vorzunehmen:

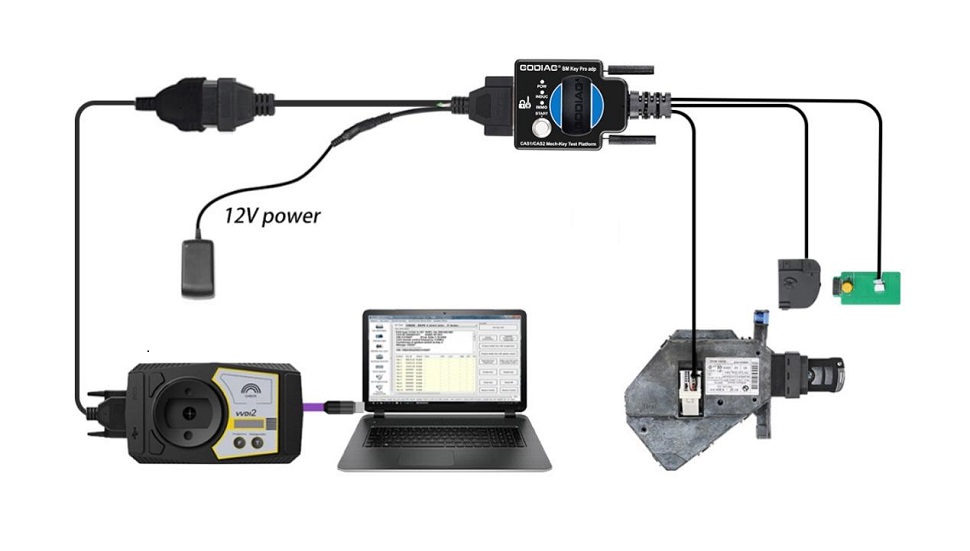

1. Schließen Sie das CAS1-Modul und das Schlüsselprogrammier-Diagnosegerät gemäß dem Anschlussplan an. Drücken Sie den START-Schalter an der Godiag BMW CAS1/CAS2 Mech-Key-Testplattform und die POW-Kontrollleuchte leuchtet auf, was anzeigt, dass die Testplattform Ausgangsleistung hat. Die Anzeigeleuchte für den CAS1-Modus leuchtet ebenfalls auf. [Bitte verwenden Sie ein 12V 2.5A Netzteil, da sonst das CAS1 Modul nicht betrieben werden kann.]

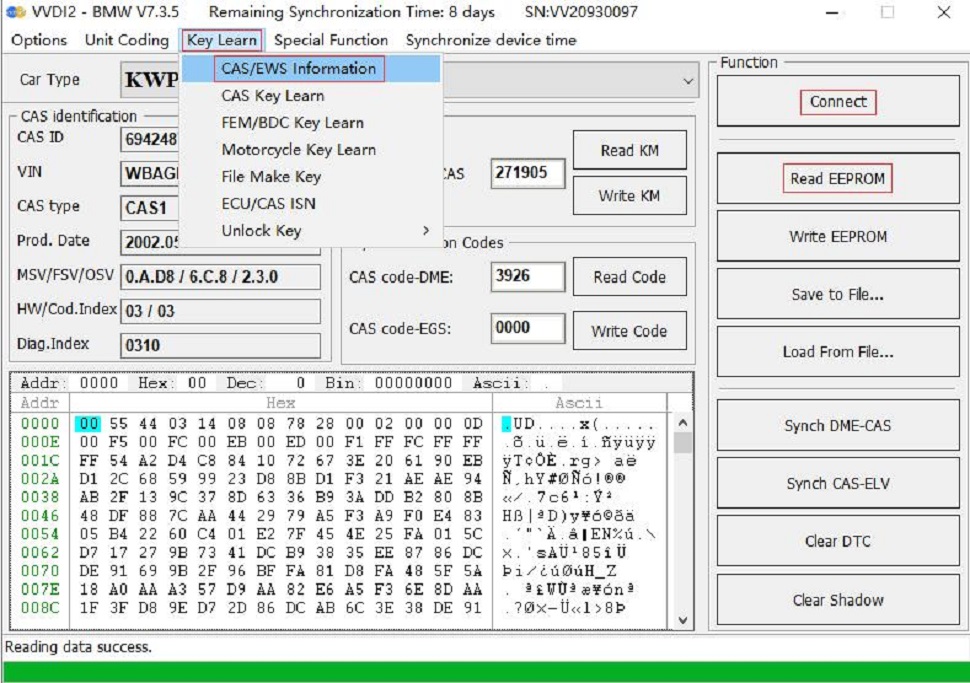

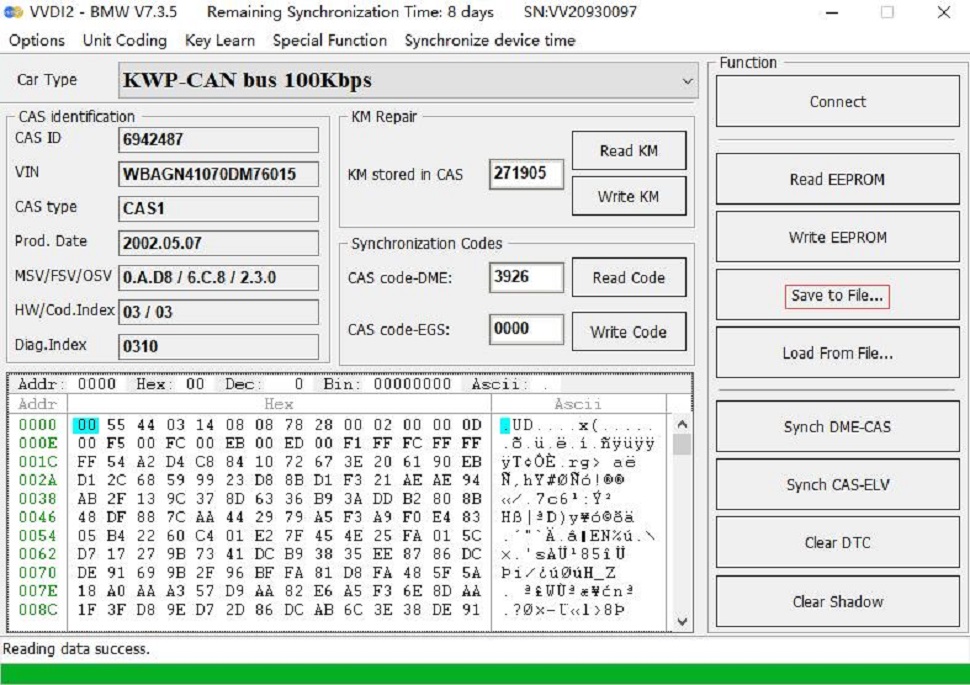

2. Wählen Sie "Schlüssel lernen - CAS/EWS-Informationen - Verbinden - EEPROM lesen". [Achten Sie darauf, dass Sie den Schlüssel nicht einstecken. Wenn die Daten nicht gelesen werden können, schließen Sie bitte die Plattform erneut an und schalten Sie sie ein]. [Hinweis: Führen Sie keinen Synchronisationstest zwischen dem Schlüssel und dem CAS1-Modul durch, da sonst die Verbindung oder das Lesen der Daten nicht möglich ist. Wenn ein Synchronisationstest durchgeführt wird, trennen Sie bitte die Stromversorgung und schließen Sie das Gerät und das CAS-Modul wieder an].

In Datei speichern...

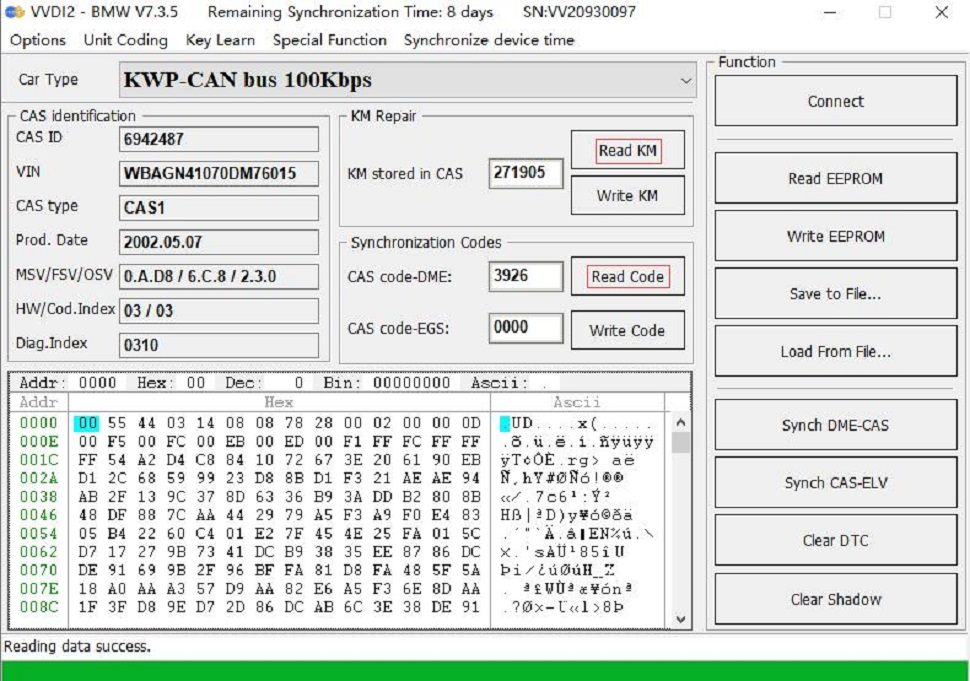

Wenn Sie den CAS-Kilometerstand auslesen oder den CAS-Kilometerstand ändern wollen, bedienen Sie bitte das entsprechende Menü "KM lesen". Es kann auch CAS-Code-DME lesen.

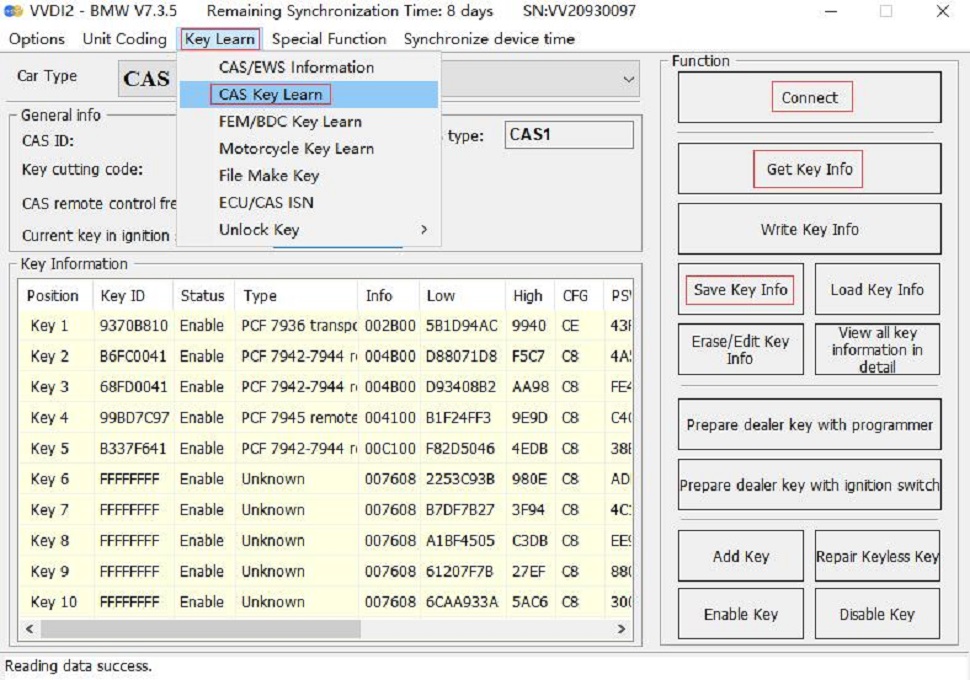

3. Schritte zur Schlüsselprogrammierung: Wählen Sie "Schlüssel lernen - CAS Key Learn - Verbinden". Wählen Sie "Get Key Info" und "Save Key Info".

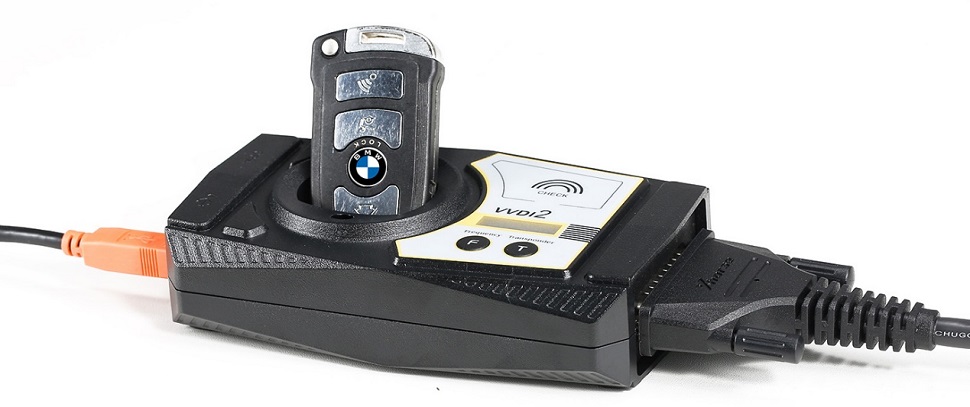

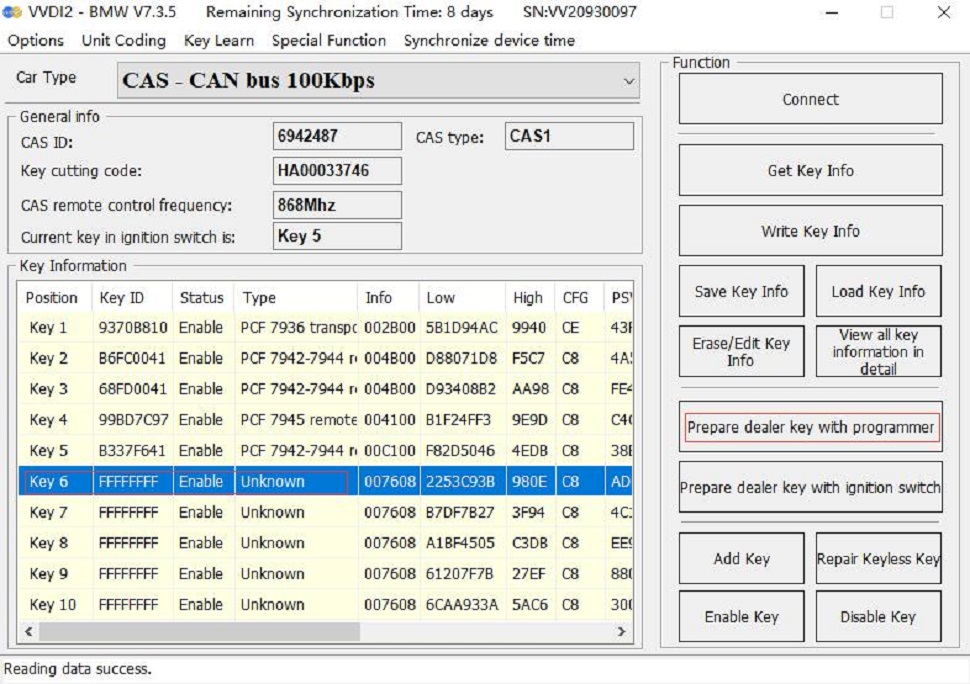

4. Wählen Sie eine unbenutzte Schlüsselposition aus, stellen Sie sicher, dass Sie das Menü "Händlerschlüssel mit Programmierer vorbereiten" auswählen, und verwenden Sie den VVDI2-Schlüsselprogrammierer, um den Schlüssel zu generieren. [Weil die CAS1 Modul Schlüssel Identifikation Buchse oder GODIAG BMW CAS1/CAS2 Mech-Key Test Plattform Schlüsselsensor kann nicht Händler Schlüssel generieren].

5. Nachdem der Händlerschlüssel erfolgreich programmiert wurde, stecken Sie den Schlüssel zum Testen in den CAS1-Modul-Schlüsselmodul-Sockel. Die Testschritte finden Sie in den Schritten zur Erkennung des CAS1-Moduls und der Schlüsselsynchronisation.

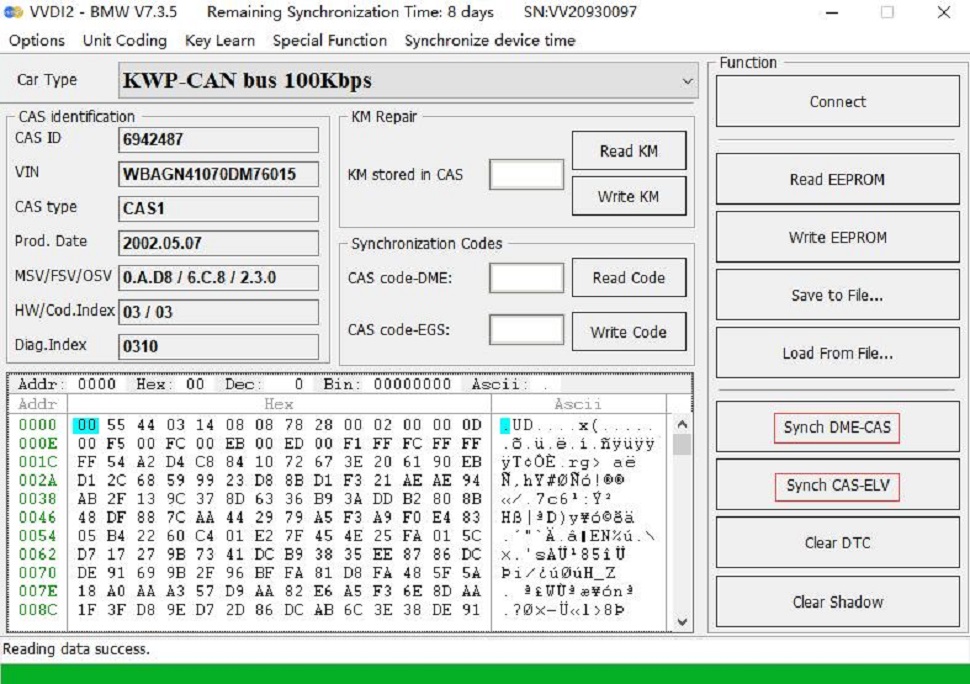

Wenn die IMMO-Lampe nicht aufleuchtet, rufen Sie das VVDI2-Menü "Key Learn-CAS/EWS Information-Connect-Synch DME-CAS oder Synch CAS-ELV" für die Synchronisierung auf. [Bei der Synchronisierung muss sich der Schlüssel im Tastbereich des VVDI2-Geräts befinden.]

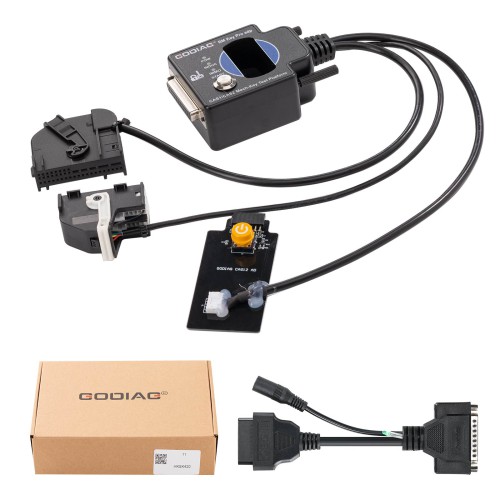

Das Paket enthält:

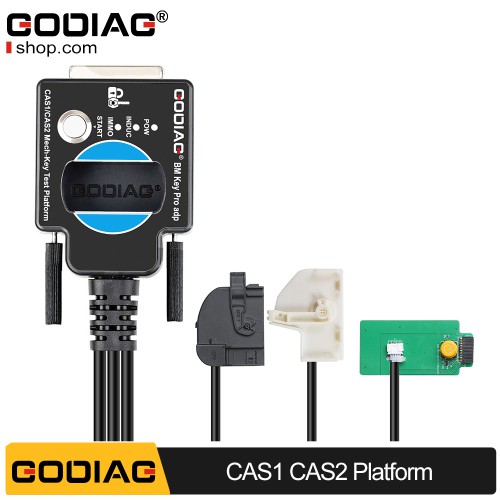

1pc x GODIAG BMW CAS1/CAS2 Mech-Key Test Plattform
1pc x OBD2 zu DB25 Kabel
