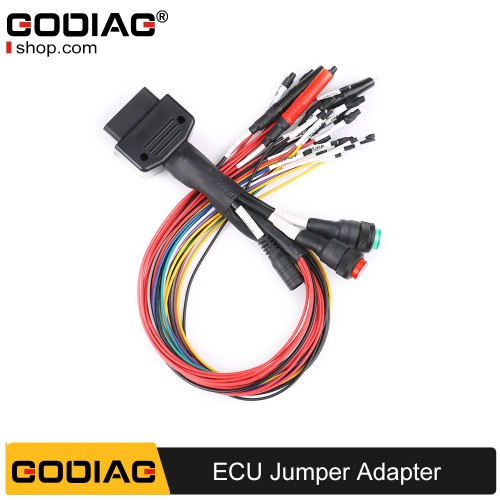

Перемычка OBD2 с полным протоколом GODIAG, используемая для подключения ЭБУ для программирования ЭБУ через MMPS, FGTECH, KESSV2, BYSHUT, DISPROG

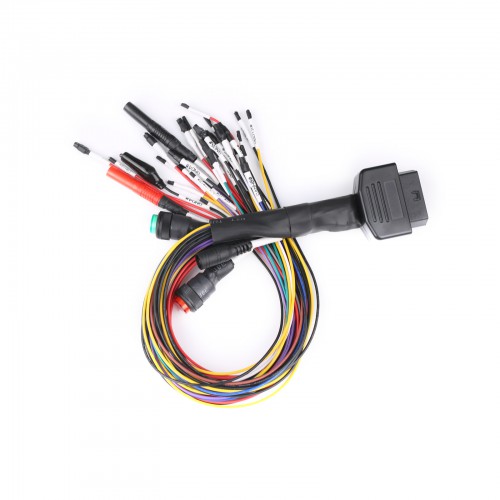

Введение в GODIAG OBD2 Jumper:
Перемычка OBD2 полного протокола GODIAG используется для подключения ЭБУ для программирования ЭБУ через OBD2, например MMPS, FGTECH, KESSV2, BYSHUT, DISPROG и т. д.
Функции перемычки OBD2:
1. Поддерживает источник постоянного тока
2. Поддержка защитного бананового наконечника супер программирования, выделенного порта подключения питания.
3. Независимые GND4, GND5 [удовлетворяют требованиям специального программирования ЭБУ].
4. С зажимом GND4 для загрузки, совместимым с программирующим оборудованием, таким как MPPS, FGTECH, KESSV2.
5. С переключателем короткого замыкания GND4 GND5 [некоторые ЭБУ необходимо переключить в режим короткого замыкания при программировании].
Примечание: Обычно выключатель GND4-5 нажат, чтобы загорелся индикатор. Если требуется независимое подключение некоторых ЭБУ к GND4 и GND5, отпустите выключатель.
6. С аналоговым переключателем зажигания [оснащен 1 большим и 2 малыми специальными кабелями зажигания].
7. Поддержка стандартного полного протокола obd2 [двойная линия K, двойная линия CAN], 3 больших и 2 маленьких разъема питания, 4 больших GND, 4 маленьких GND.
8. Оснащен сопротивлением связи по протоколу CAN.
Поддерживаемые модели:
BMW 20, BENZ38, PSA-, DAIHATSU-4, FIAT-3, ГАЗ NISSAN-14 SUZUKI-3 AUDI 4, BENZ 1, CHRYSLER 6, DAEWOO 12, FORD6+1, GM12, HONDA3, KIA20, MAZDA17, MITSUBISHI 12,SSANGYONG 20, СУБАРУ 9, ТОЙОТА 17, ТОЙОТА 22, БЕНЦ 8, БЕНЦ ОД1 16

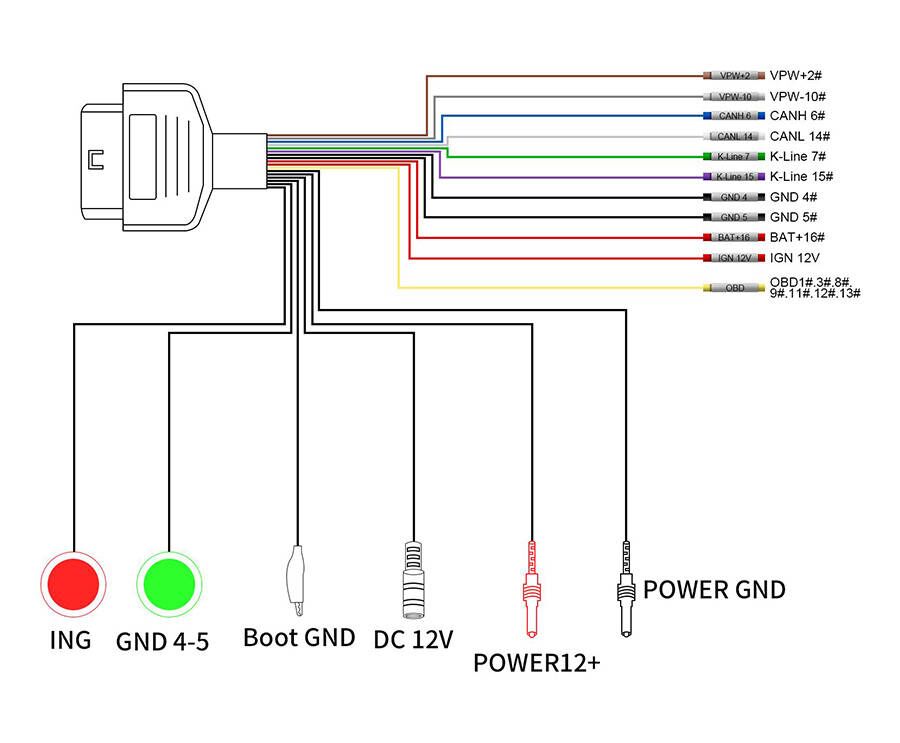

Схема подключения специального разъема питания программирования

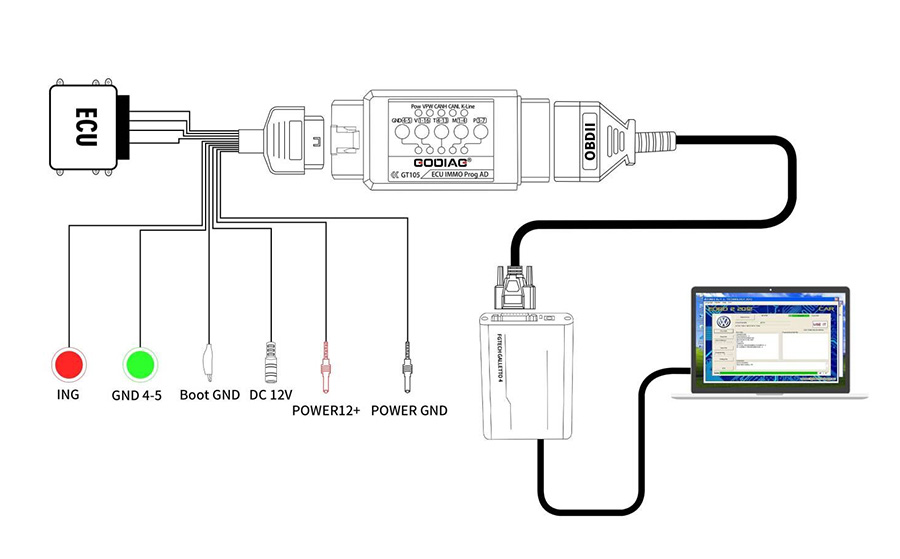

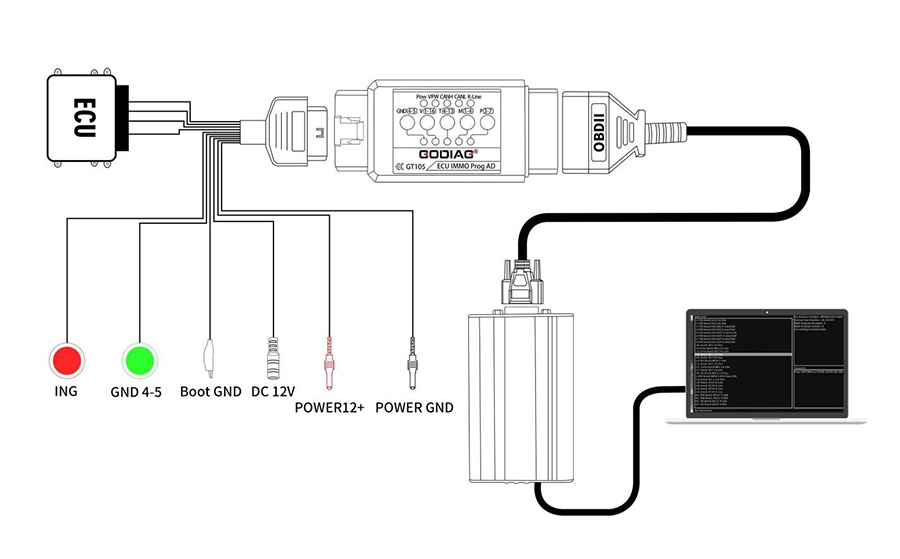

Схема подключения программирования FGTECH

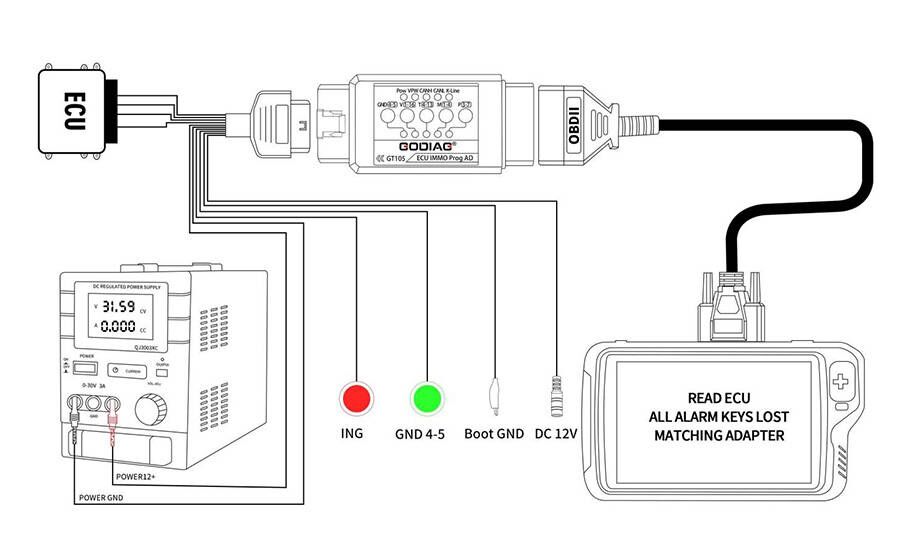

Схема подключения ЭБУ MPPS

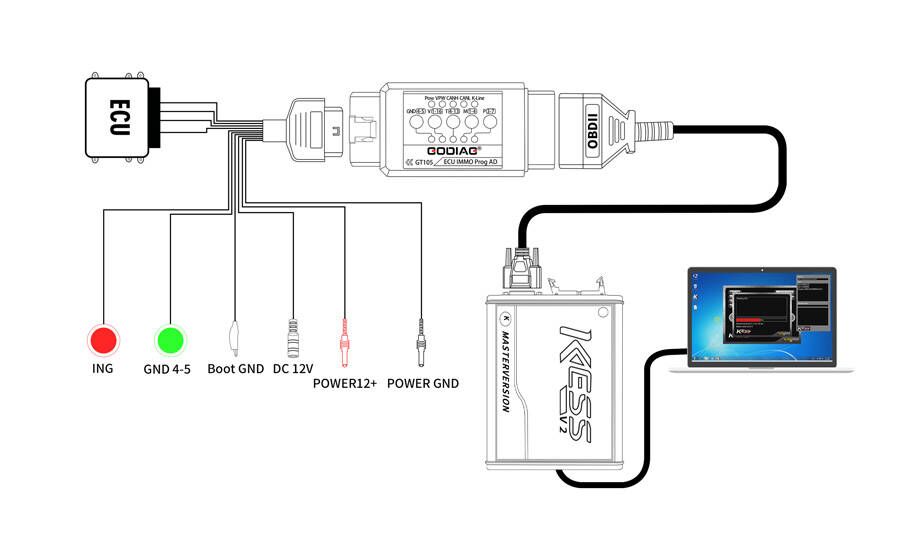

Схема подключения ЭБУ KESSV2

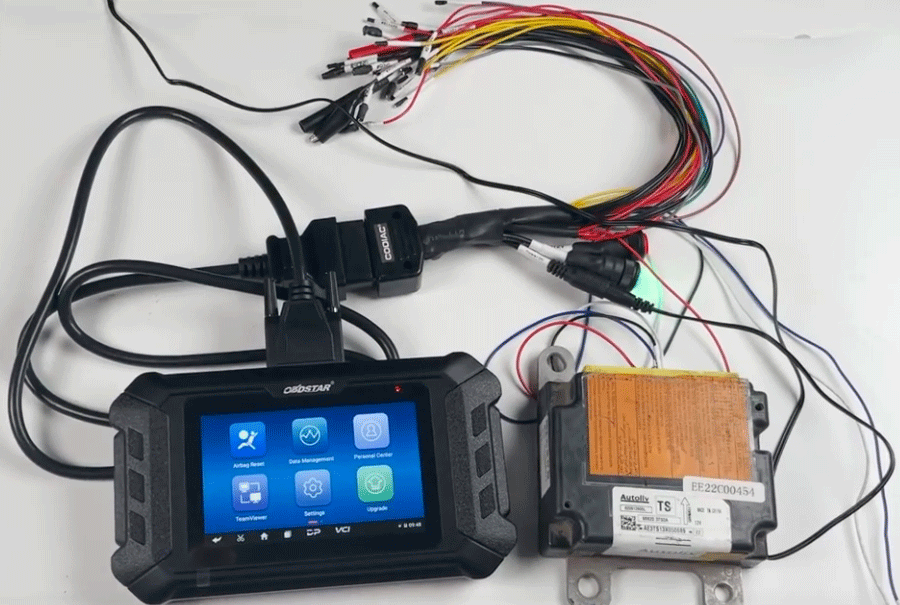

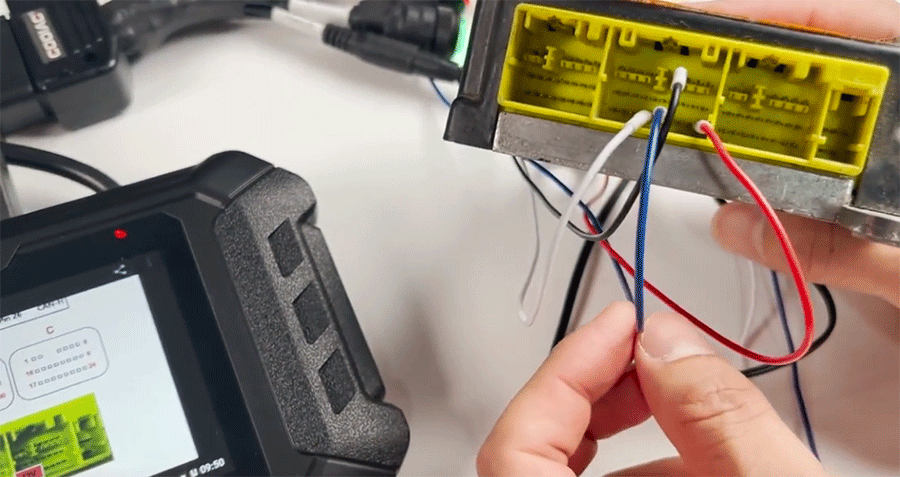

Подключитесь к инструментам сброса подушек безопасности (OBDSTAR P50, Carprog, iProg, Launch X431, Autel и т. д.) для диагностики/сброса/ремонта/кодирования модуля подушки безопасности

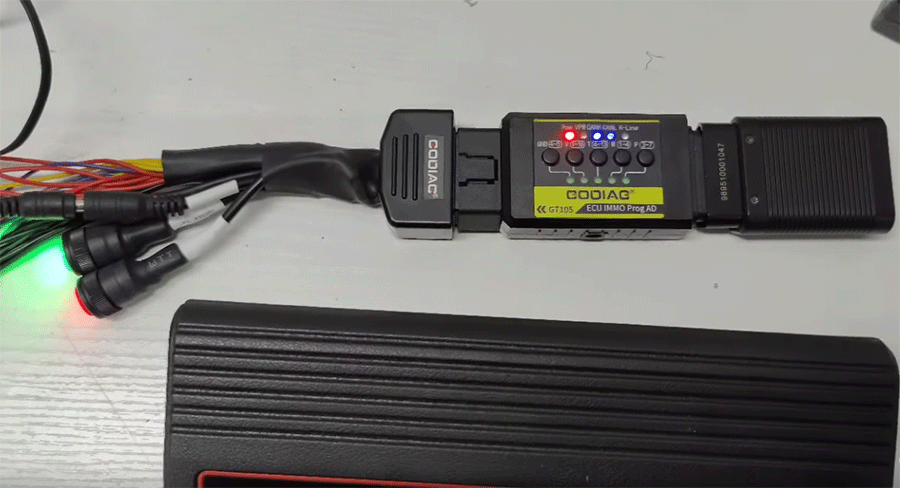

Подключитесь к инструменту Xhorse VVDI MB/CGDI MB для считывания данных Mercedes Benz EIS/EZS, можно использовать для замены набора адаптеров Benz EIS EZS.
Что такое аналоговый выключатель зажигания?

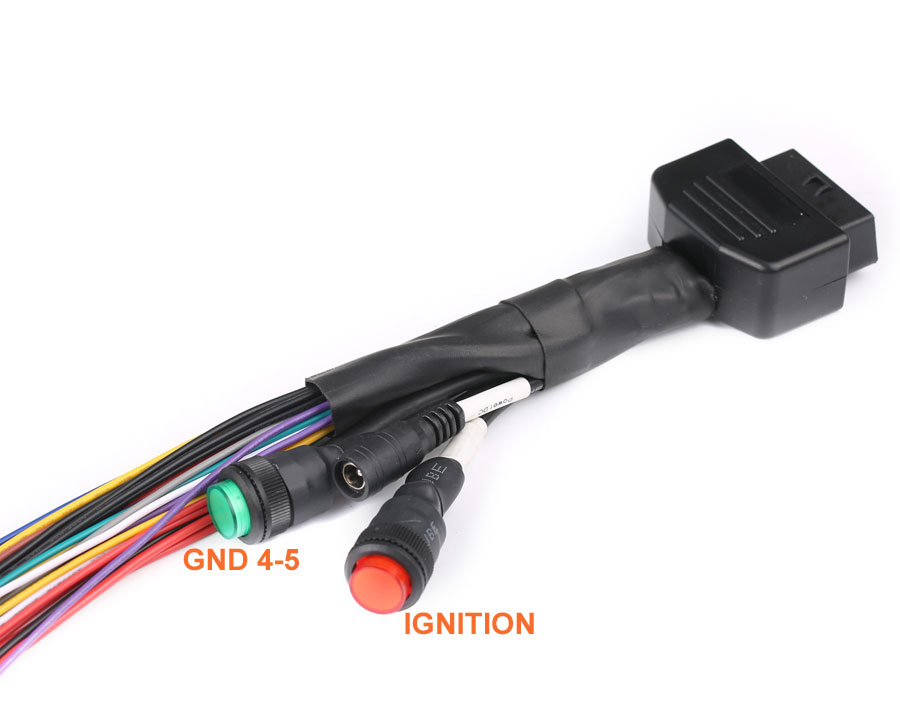

После нажатия на выключатель зажигания ING на линии ING12V появится напряжение 12 В, что соответствует аналоговому выключателю зажигания. Это связано с тем, что при считывании данных с некоторых ЭБУ устройство выдает запрос на включение или выключение выключателя зажигания.
В пакет включено:
1 шт. x Перемычка OBD2 с полным протоколом

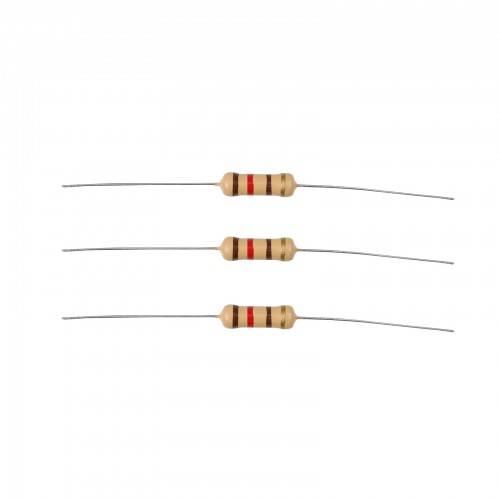

3 шт. x Электрическое сопротивление
